Tallet, der afgør, om en svejsning faktisk er en svejsning

Fjerde i rækken fra Sealock-laboratoriet: træk- og afskalningstesteren - og en rigtig rapport med rigtige tal fra en tirsdag morgen i juni

DONGGUAN, Kina — [Månedsdag], 2026— Alt, hvad denne virksomhed bygger, hviler på én påstand: at to stykker coated stof, smeltet sammen ved højfrekvenssvejsning, vil opføre sig som et enkelt stykke materiale i produktets levetid. Hver tør taske, hver køleboks, hver oppustelige bøje er den påstand, der gentages et par hundrede gange rundt om en søm.

Det er en påstand, du ikke kan bekræfte ved at kigge. En perfekt svejsning og en marginal svejsning ser identiske ud udefra — forskellen viser sig først måneder senere, når den marginale begynder at pille fra hinanden i en kundes hænder. Det er derfor maskinen i denne artikel eksisterer, og hvorfor den af ​​alt i vores laboratorium er den, der mest direkte måler, om vores kerneproces fungerer.

Den trækker svejsningen fra hinanden og fortæller dig præcis, hvor hårdt den skulle prøve.

Hvad skrælstyrke egentlig måler

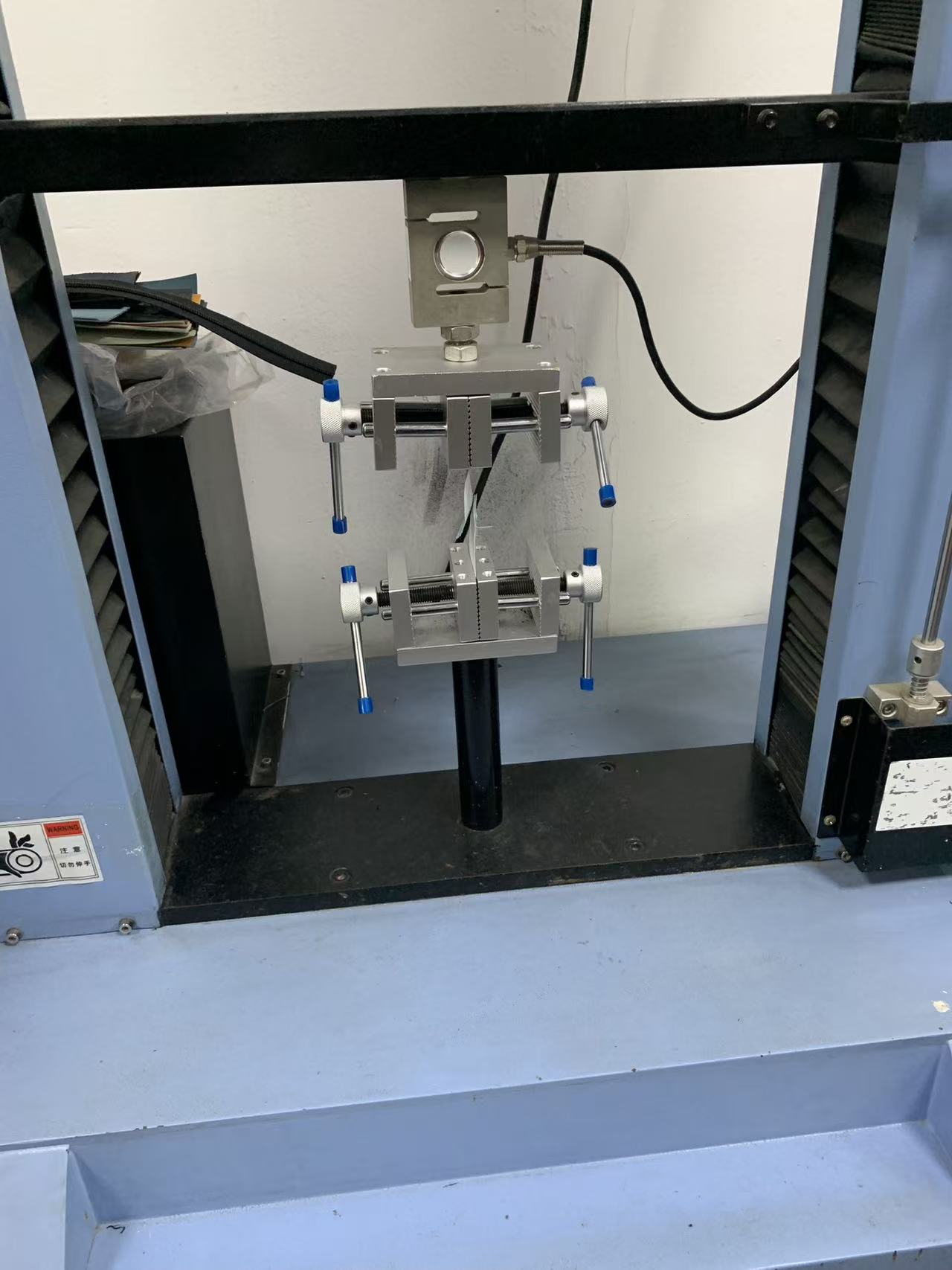

Tag en svejset eller lamineret prøve, tag fat i de to lag i modstående kæber, og kør dem fra hinanden med en kontrolleret hastighed. Vejecellen registrerer den nødvendige kraft, kontinuerligt, i hele længden af ​​adskillelsen. Denne kraft - i kilogram-kraft eller newton pr. millimeter bredde - er afrivningsstyrken, og det er det mest ærlige enkelttal, der findes om kvaliteten af ​​en binding.

Det betyder noget to forskellige steder for os. Den første er selve svejsningen: hvor stærkt højfrekvenssvejsningen har smeltet to paneler sammen. En svejsning, der kørte lidt køligt, ser fint ud og skræller tidligt; denne test er det, der fanger det, før det bliver et produktionsparti. Den anden er materialets egen konstruktion: belagte og laminerede stoffer er i sig selv bundne samlinger - en belægning eller film klæbet til en basisklud - og hvis denne laminering delaminerer, svigter stoffet indefra, uanset hvor godt vi svejsede det. Begge bliver testet her, og begge skal bestå.

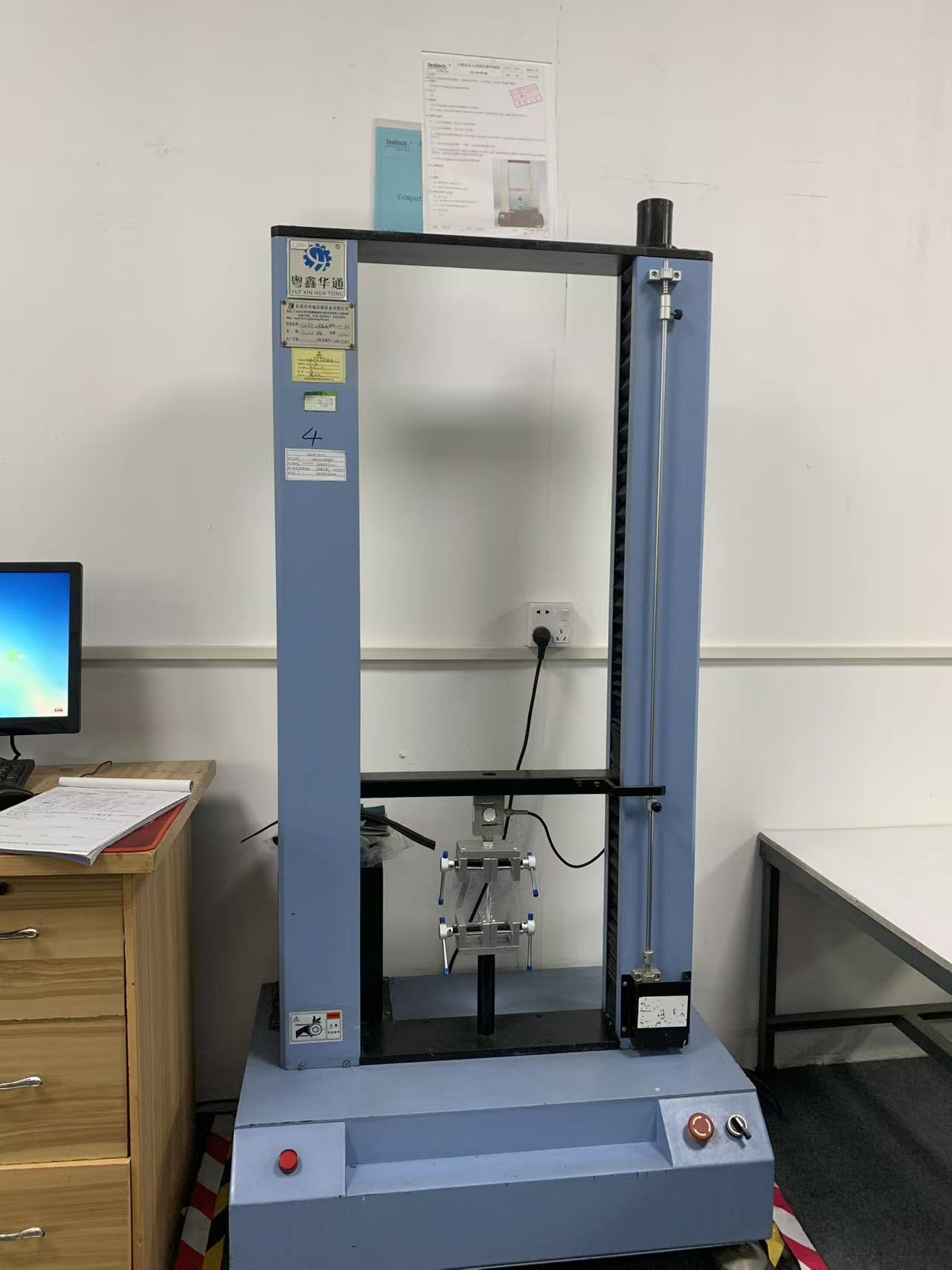

Den samme maskine håndterer også træk- og rivetest, hvorfor dens armaturer ændres afhængigt af, hvad der er fastspændt i dem. Men skræl er den test, der taler mest direkte til, hvad denne fabrik lever af.

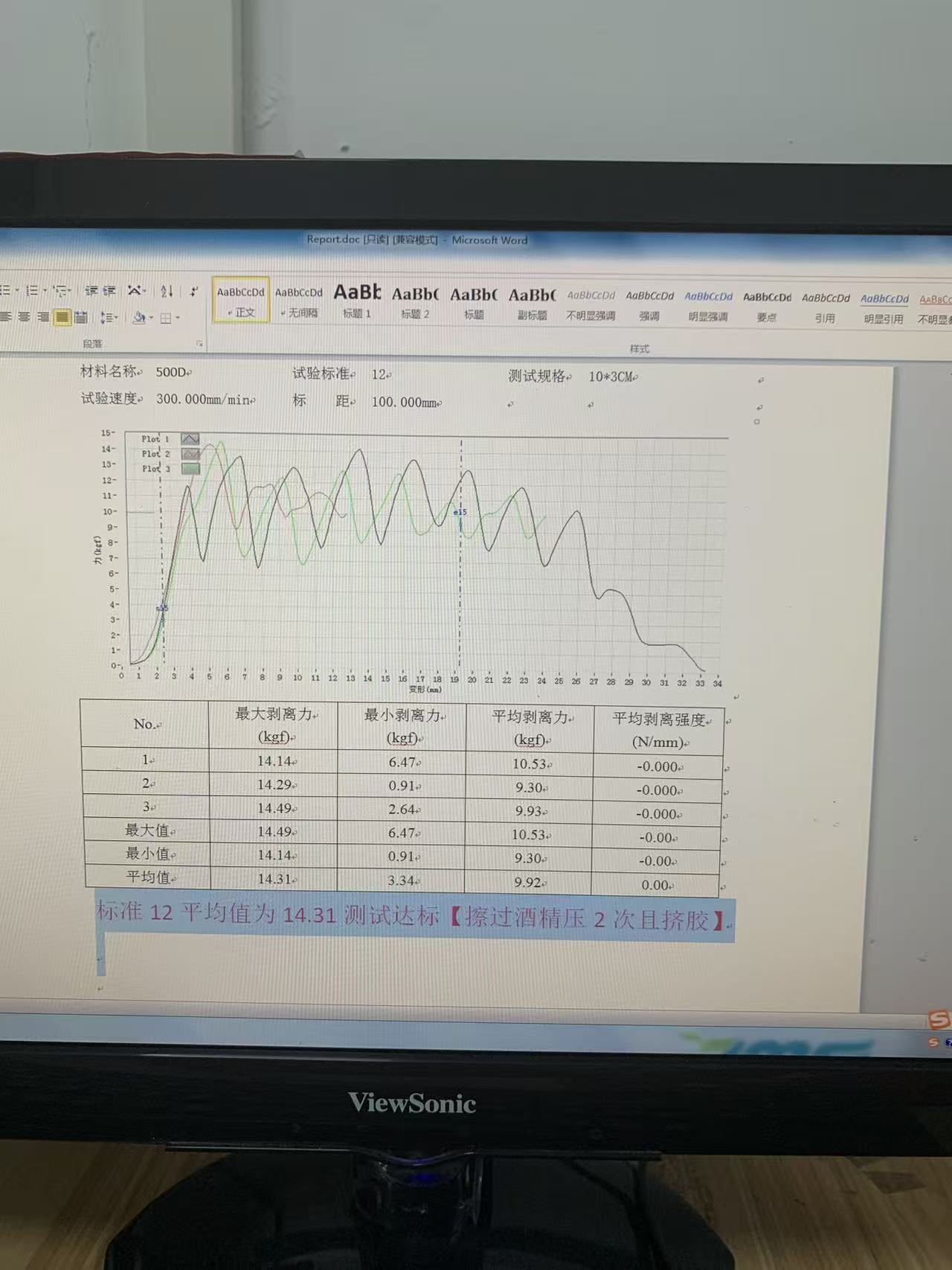

En rigtig rapport, fra 10:09 en tirsdag morgen

I stedet for at beskrive dette abstrakt, er her en faktisk kørsel fra vores laboratorium, dateret 10. juni 2026 kl. 10:09, på et 500D-materiale til et kundeprogram.

Testparametrene: prøvestørrelse 10 × 3 cm, målelængde 100 mm, testhastighed 300 mm/min. Tre prøver blev kørt - ikke én, fordi et enkelt skrælningsresultat er tæt på meningsløst.

Resultaterne, i kilogram-force:

• Prøve 1:max 14,14, min 6,47, gennemsnit 10,53
• Prøve 2:max 14,29, min 0,91, gennemsnit 9,30
• Prøve 3:max 14,49, min 2,64, gennemsnit 9,93
• På tværs af de tre:højeste max 14,49, gennemsnit af maksimum 14,31, gennemsnit af gennemsnit 9,92

Og så linjen, der betyder noget, skrevet i bunden af ​​rapporten af ​​operatøren:mod standardværdi 12 er gennemsnittet 14,31 - testbeståelser.

Den "standard 12" er ikke opfundet på stedet. Det kommer fra den interne, revisionskontrollerede acceptstandard, vi nævnte i slutningen af ​​den sidste artikel i denne serie: en tabel, der viser den mindst acceptable afskalningsværdi for hvert materiale, vi bruger rutinemæssigt - 1680D TPU, 840D dobbeltsidet TPU, 600D enkelt- og dobbeltsidet TPU, PVC og coatede laminater, hver med sit eget nummer. Testen giver et resultat; standarden afgør, om det resultat er godt. At have begge, skrevet ned før testen i stedet for efter, er hele pointen.

Hvorfor kurven er takket, og hvorfor det er den interessante del

Se på kraftkurverne på den rapport, og du vil ikke se en glat linje. Du vil se en savtand - kraften stiger til omkring 14, falder tilbage til 7, klatrer igen, igen og igen på tværs af prøvestykkets længde, før den endelig aftager ved enden.

Den form er ikke støj, og det er ikke en fejl i maskinen. Sådan ser peeling faktisk ud. En binding frigives ikke jævnt; den udløser i en række små progressive fejl, hver af dem kræver kraft for at starte og derefter kortvarigt aflastende, mens den forplanter sig. Toppene er der, hvor bindingen modstod; trugene er, hvor en sektion slipper.

Det er netop derfor, rapporten registrerer maksimum, minimum og gennemsnit for hver prøve. Maksimum fortæller dig obligationens bedste sag. Gennemsnittet fortæller dig dens typiske adfærd over hele skrællen. Og minimumet - bemærk prøve 2, hvor kraften faldt til 0,91 kgf - fortæller dig det værste sted i den prøve, som er det tal, en pessimist bør bekymre sig mest om, fordi en binding svigter, hvor den er svagest, ikke hvor den er stærkest.

Tre eksemplarer, tre sæt af disse figurer og en standard at sammenligne dem med. Det er et resultat. Et nummer fra et eksemplar er en anekdote.

Beslaget i slutningen af ​​rapporten

Der er en detalje i den rapport, der er værd at trække frem, fordi den siger noget om, hvordan dette laboratorium tænker. Efter godkendelsesbeslutningen registrerede operatøren præparatets forberedelse i parentes: aftørret med alkohol, presset to gange, med klæbemiddel-udpresning.

Med andre ord registreres resultatet ikke som en egenskab af materialet alene. Det er registreret som en egenskab afdette materiale, bundet på denne måde. Skrælningsstyrke er altid en funktion af processen - overfladerenhed, tryk, ophold, hvor meget klæbemiddel der blev påført - og et tal, der ikke siger, hvilken proces der producerede det, kan ikke reproduceres eller argumenteres med. At skrive forberedelsen ved siden af ​​resultatet er det, der gør en måling til bevis.

De uglamorøse forhold, der gør tallet gyldigt

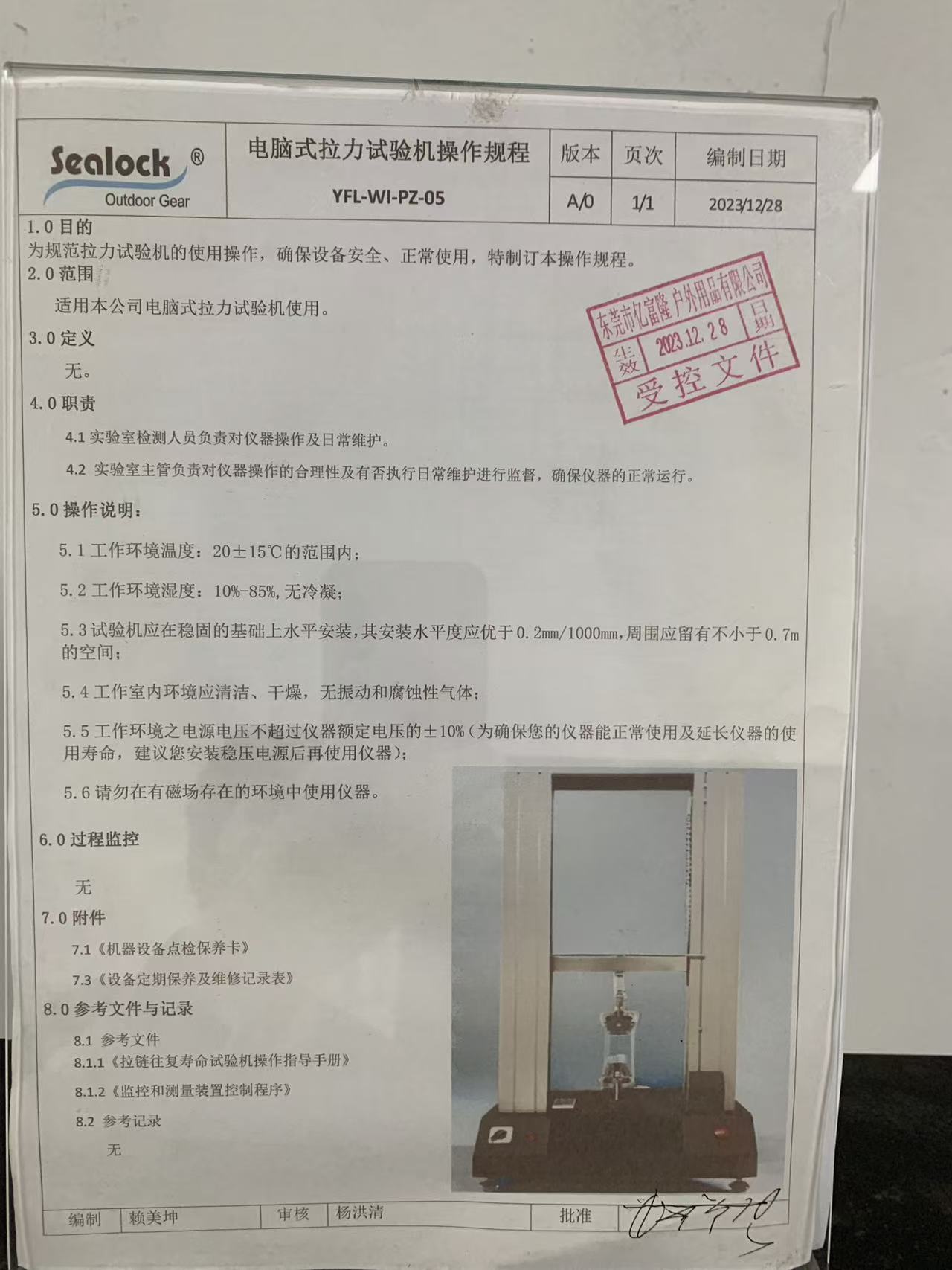

Dette instrument kører til kontrolleret procedure YFL-WI-PZ-05, revision A/0, og i modsætning til de andre procedurer i denne serie, handler det meste slet ikke om knapper. Det handler om rummet:

• Omgivelsestemperatur 20 ± 15 °C, luftfugtighed 10–85 % uden kondens. Polymerer er temperaturfølsomme; den samme svejsetestet kold og testet varm vil ikke give det samme tal.

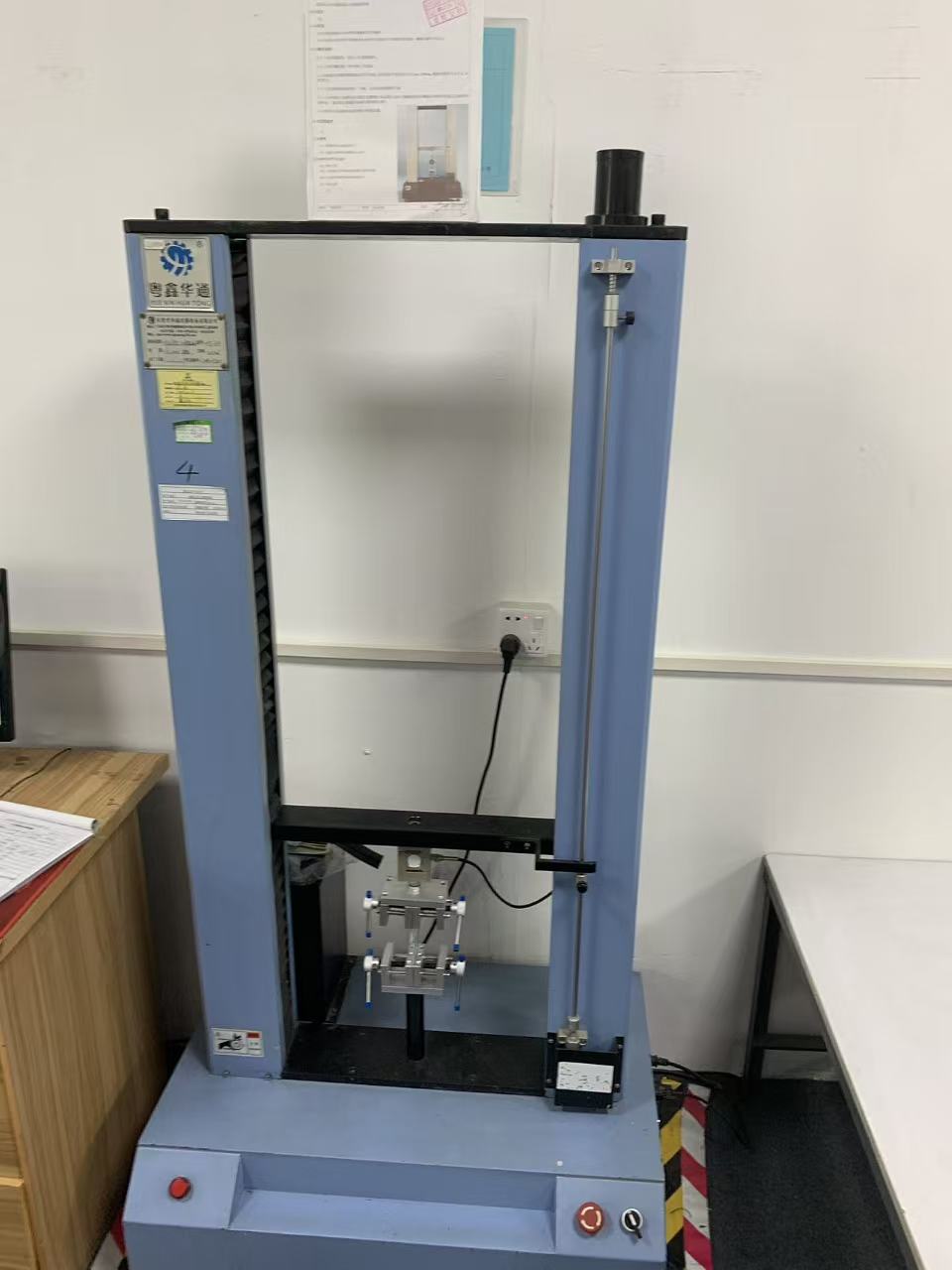

• Installeret vandret på et stabilt fundament, med en planhed bedre end 0,2 mm pr. 1.000 mm, og mindst 0,7 m frigang omkring maskinen.
• Et rent, tørt rum fri for vibrationer og ætsende gasser.
• Forsyningsspænding inden for ±10 % af mærket, med en spændingsstabilisator anbefalet.
• Må ikke betjenes i nærheden af ​​magnetiske felter.

Intet af dette er glamourøst, og det hele er bærende. En trækramme, der ikke er i vater, introducerer belastning uden for aksen. En vejecelle tilført ustabil strøm driver. Vibration tilføjer støj til et signal, du læser med to decimaler. Grunden til, at disse klausuler er i et kontrolleret dokument snarere end i nogens hoved, er, at de er usynlige: intet ved en dårlig læsning ser dårligt ud.

Registreret, kalibreret og sporbar

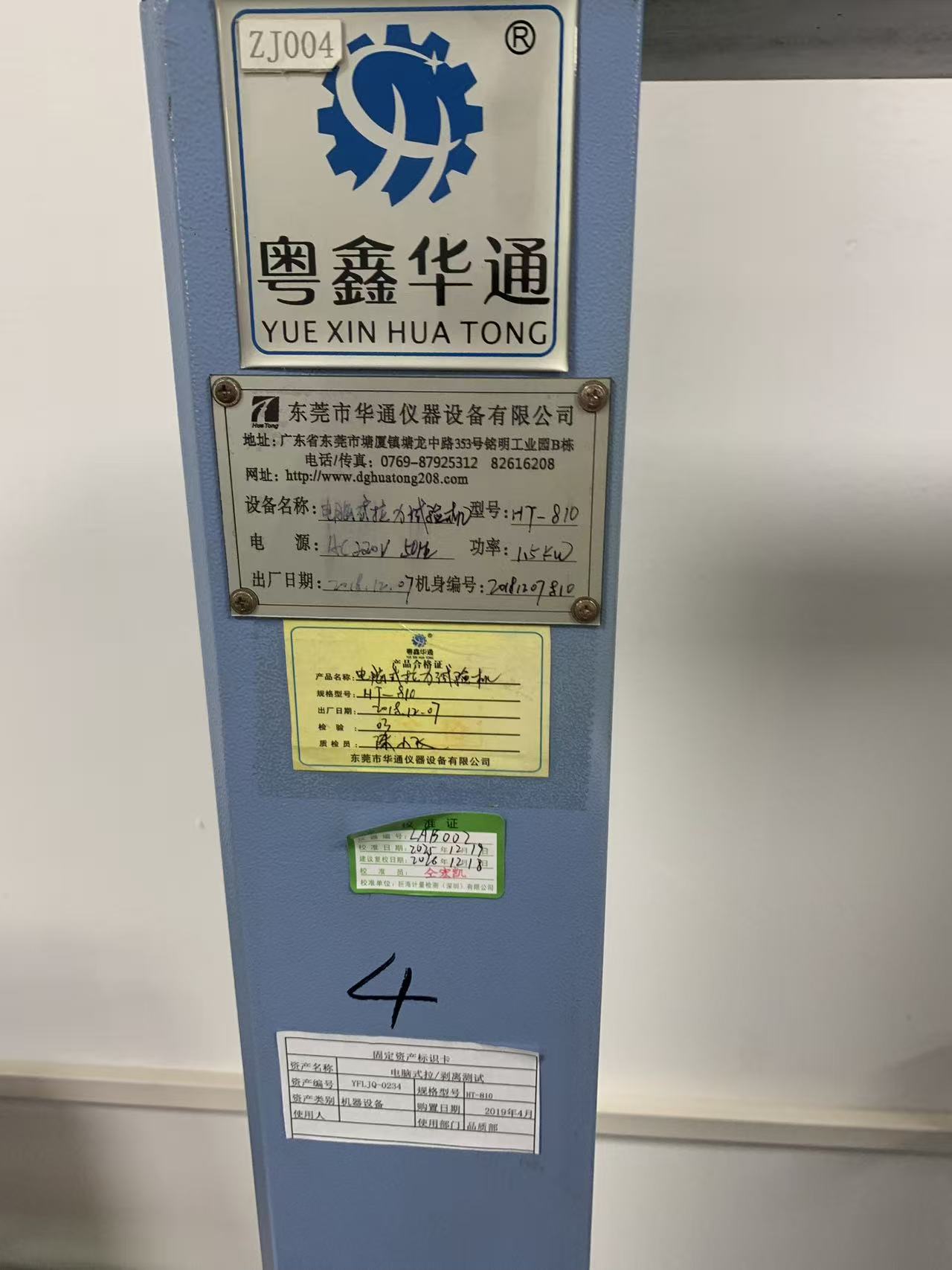

Søjlen på denne maskine bærer hele sin historie i etiketter. En producents navneskilt: model HT-810, AC 220 V / 50 Hz, 1,5 kW, bygget 7. december 2018 med dets serienummer. En producents inspektionsattest ved siden af. Et aktivkort, der registrerer det som virksomhedens aktiv YFLJQ-0234, købt i april 2019 og tildelt kvalitetsafdelingen. Et maskin-ID — ZJ004 — og et laboratorieinstrumentnummer, LAB-002. Og en kalibreringsetiket: kalibreret 19. december 2025, genkalibrering forfalder 18. december 2026.

For et skrælningsresultat betyder dette mere end for næsten nogen anden test i laboratoriet, fordi skrælningsstyrke er et tal, som en kunde vil handle på. Det går ind i materielle godkendelsesbeslutninger, i leverandørforhandlinger, i om et produktionsparti afsendes. "14,31 kgf" bærer kun vægt, hvis den vejecelle, der producerede den, blev verificeret mod en reference af en person uden for denne bygning, efter en tidsplan, med et certifikat. Ellers er det et nummer maskinen havde lyst til at vise den dag.

Hvad vi egentlig gør med det

Dag til dag besvarer denne maskine spørgsmål, der ellers ville blive afgjort med argumenter:

• Materialegodkendelse.En mølle tilbyder et nyt belagt stof eller et billigere tilsvarende. Holder dens laminering vores standard for den konstruktion, eller delaminerer den under stregen?
• Procesvalidering.Efter en ændring af svejseparametre, værktøj eller limningsmetode, skaller samlingen stadig over acceptværdien? Sådan bliver en procesændring godkendt snarere end håbet på.
• Indgående partikontrol.En forsendelse af et kendt materiale ankommer. Passer det til den godkendte standard, eller har noget stille og roligt ændret sig opstrøms?
• Kundespecifikationer.Når et brand bringer sit eget skrælningskrav, tester vi til deres antal og rapporterer mod det.
• Fejlundersøgelse.Når noget går galt, er det her, du finder ud af, om bindingen var svag, eller designet krævede for meget af det.

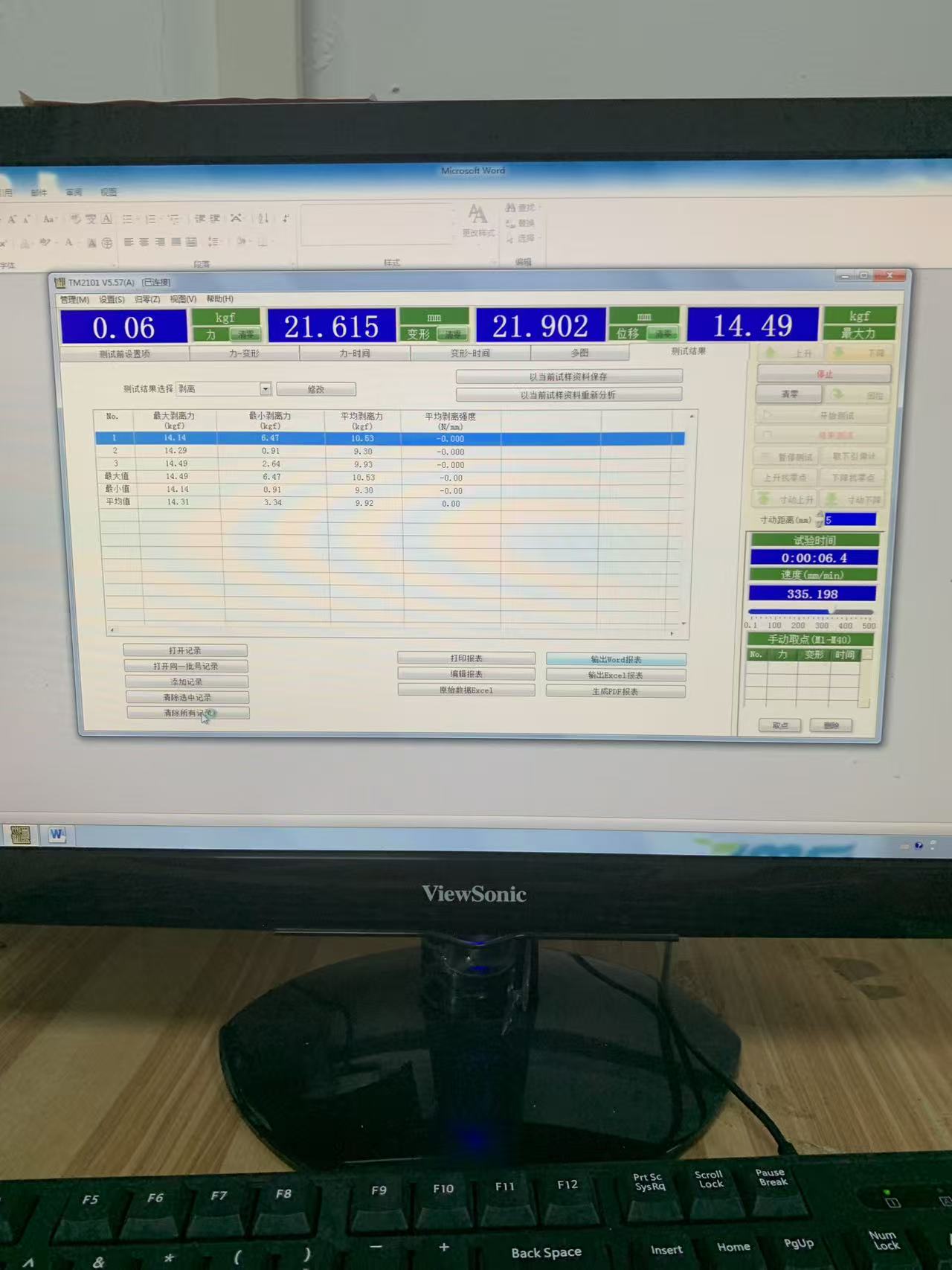

Rapporterne eksporteres til Word, Excel eller PDF direkte fra softwaren - hvilket betyder, at når en kunde beder om dataene bag et krav, er svaret en fil, ikke en forsikring.

Næste i denne serie: standard lyskildens farvematchende boks og det overraskende svære spørgsmål om, hvorvidt to ting har samme farve.
