1. Hvad er RF-svejsning?

RF-svejsning – også omtalt som højfrekvenssvejsning (HF) eller dielektrisk svejsning – er en fremstillingsproces, der binder termoplastiske materialer ved hjælp af elektromagnetisk energi i stedet for ekstern varme, klæbemidler eller mekanisk fastgørelse. De to udtryk er udskiftelige i industriel praksis; den underliggende fysik er identisk.

Det karakteristiske ved RF-svejsning er, hvor varmen stammer fra. Ved konventionel varmeforsegling påføres termisk energi på materialets overflade og ledes indad. Ved RF-svejsning trænger det elektromagnetiske felt ind i materialet og genererer varme indefra, på molekylært niveau. Denne indvendige opvarmning producerer en binding, der i de fleste tilfælde er stærkere end basisstoffet på hver side af samlingen.

Teknologien har været i industriel brug siden 1940'erne, oprindeligt til PVC-baserede medicinske og emballageapplikationer. Dets indførelse i premium udendørs gearfremstilling accelererede, da TPU erstattede PVC på tværs af produktkategorier, hvor fleksibilitet, miljøoverholdelse og langsigtet ydeevne betyder noget. I dag er RF-svejsning standardkonstruktionsmetoden for ethvert vandtæt produkt, der skal holde under vedvarende hydrostatisk tryk - ikke kun overfladesprøjtsmodstand.

Typiske produktanvendelser omfatter:

• Dykbare tørtasker og vandtætte rygsække
• Lækagesikre bløde kølere og isolerede bærere
• Oppustelige udendørs strukturer
• Vandtæt medicinsk transportemballage
• Militære og taktiske udstyrssager

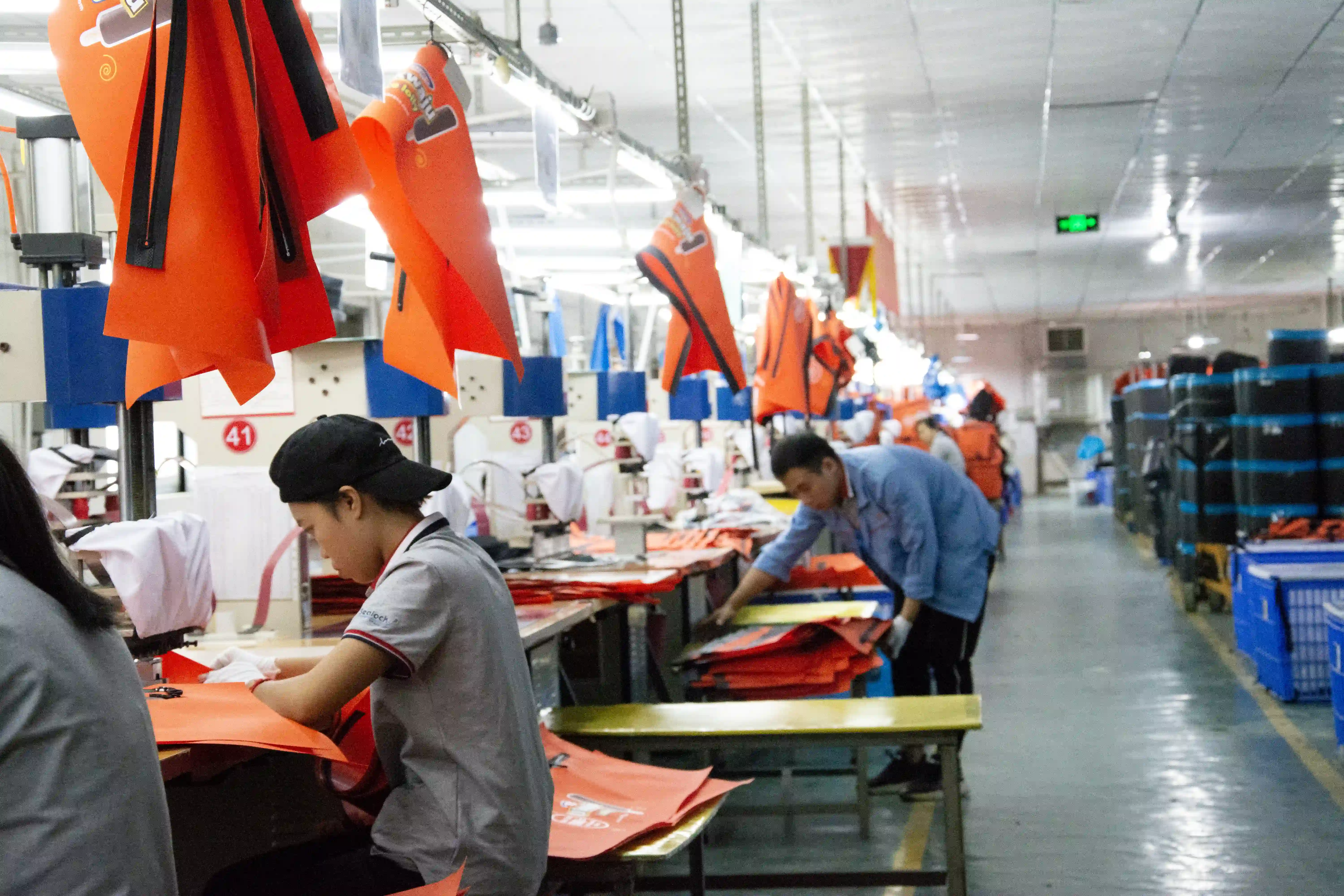

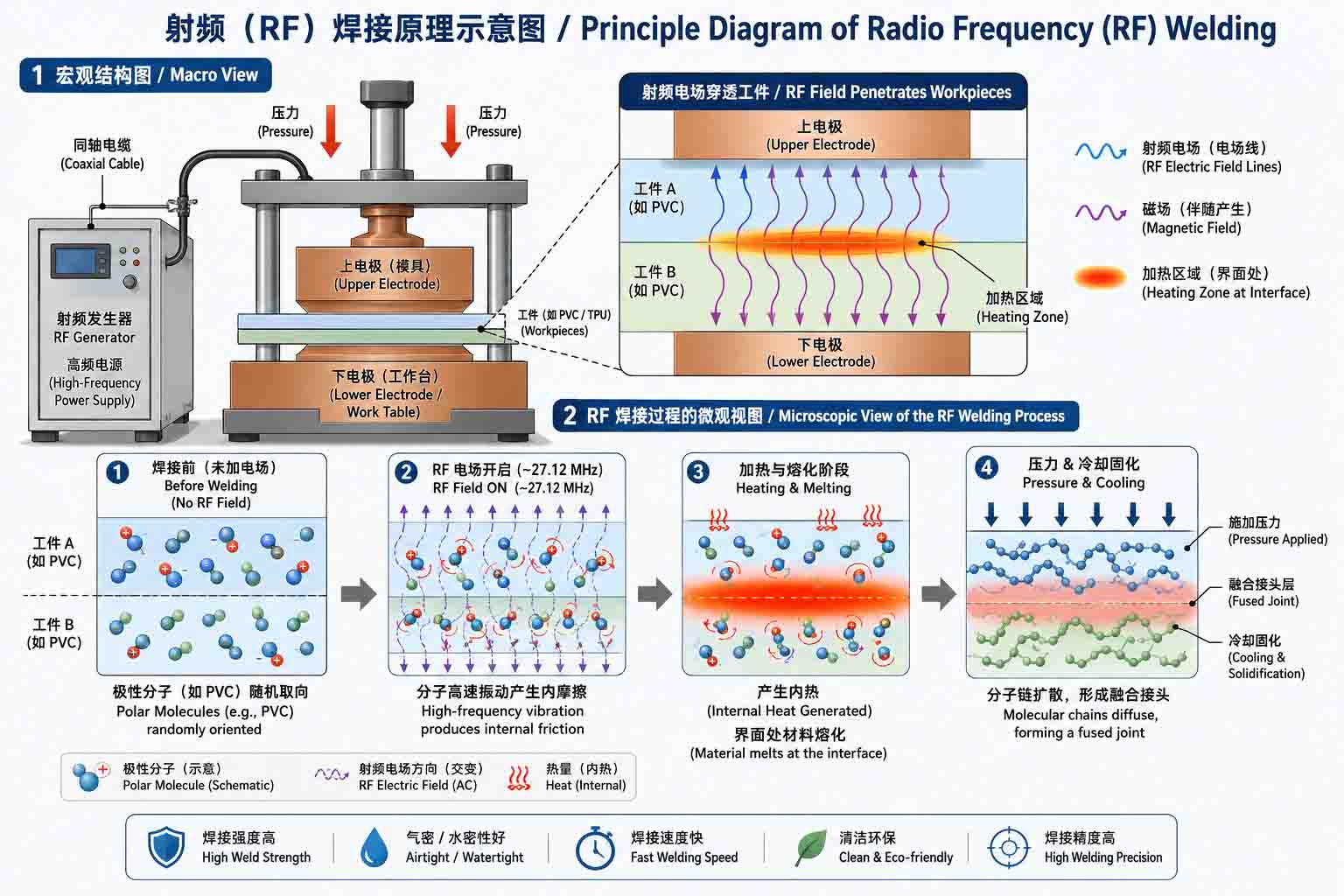

2. Hvordan RF-svejsning fungerer

RF-svejseudstyr fungerer ved at sende en højfrekvent vekselstrøm - typisk mellem 27 MHz og 40 MHz, hvor 27,12 MHz er den mest almindelige industrielle frekvens - mellem to metalelektroder (kaldet matricer eller plader). Materialet, der skal svejses, placeres mellem disse matricer.

Når termoplastiske materialer med polære molekylære strukturer udsættes for et hurtigt vekslende elektromagnetisk felt, forsøger deres molekyler at genjustere med hver svingning af feltet. Ved 27,12 MHz betyder det omkring 27 millioner omstillingsforsøg i sekundet. Friktionen, der genereres af denne molekylære bevægelse, producerer varme - ikke ved overfladen, men ensartet i hele materialetykkelsen i svejsezonen.

Samtidig påfører pressen et kontrolleret pneumatisk tryk på matricerne og komprimerer materialelagene sammen. Når den indre temperatur når materialets fusionspunkt, smelter lagene ved grænsefladen og blander sig på molekylært niveau. Når RF-energi fjernes, og materialet afkøles under vedvarende tryk, er de to lag blevet til ét kontinuerligt materiale – ikke limet, ikke syet, men smeltet sammen.

Denne interne varmegenerering har flere praktiske fordele i forhold til overfladepåførte varmemetoder:

• Bindingen dannes ensartet over hele svejsezonen i stedet for at fortsætte fra overfladen indad
• Ydre overflader er mindre tilbøjelige til at svide eller deformere, da elektroderne selv ikke behøver at nå fusionstemperatur
• Komplekse matricegeometrier kan producere præcise, gentagelige svejsemønstre inklusive kurver, hjørner og flerlagssamlinger
• Cyklustider er korte - typisk 3 til 15 sekunder pr. svejsning afhængig af materialetykkelse og matriceareal

3. Hvorfor TPU er særligt velegnet til RF-svejsning

Ikke alle termoplaster reagerer lige meget på RF-svejsning. Processen afhænger af, at materialet har en polær molekylær struktur - en, hvor elektrisk ladning er ujævnt fordelt over molekylet. Polære molekyler reagerer på vekslende elektromagnetiske felter ved at forsøge at orientere sig; at forsøg på orientering er det, der genererer varme.

TPU (termoplastisk polyurethan) har en naturlig polær struktur på grund af urethanbindingerne i dets molekylære rygrad. Dette gør den meget lydhør over for RF-energi og relativt nem at svejse konsekvent på tværs af en række tykkelser og laminatkonfigurationer.

Ud over RF-kompatibilitet bringer TPU flere materialeegenskaber, der gør det til det foretrukne underlag til premium vandtæt udendørsudstyr:

Andre RF-svejsbare materialer omfatter PVC-belagte stoffer, EVA og visse PU-film. PVC er den gamle mulighed - det svejser nemt og billigt, men har blødgøringsrelateret regulatorisk risiko og bliver skørt ved lave temperaturer. For produkter, der er beregnet til at holde, eller til mærker med miljøkrav, er TPU det praktiske valg.

4. RF-svejsning vs. traditionel syning: Hvad forskellen faktisk betyder i brug

Sammenligningen mellem RF-svejsede sømme og syede sømme er ligetil fra et ingeniørmæssigt synspunkt, men det er værd at være præcis om, hvor og hvordan den syede konstruktion fejler - fordi fejltilstanden ofte er langsom og ikke-indlysende, indtil den ikke er det.

Fejltilstanden for sømtape fortjener særlig opmærksomhed. Tape fungerer tilstrækkeligt, når det er nyt og under moderate forhold. Problemet er, at vandtætte tasker og kølere ikke lever under moderate forhold – de bliver fyldt med tungt, vådt udstyr, bøjes gentagne gange under transport, efterlades i varme køretøjer og af og til sidder på. Under disse belastninger fra den virkelige verden begynder tapebindingslinjerne at løfte sig ved kanter og hjørner. Delamineringen er usynlig udefra, indtil der allerede kommer vand ind.

RF-svejsning eliminerer denne nedbrydningsvej fuldstændigt. Der er ingen tapekanter at løfte, ingen nålehuller til at arbejde åbne under tryk, og ingen tråd at slibe ved sømspændingspunkter. Svejsezonen holder enten eller gør den ikke - og i en korrekt udført svejsning på kompatibelt materiale holder den et godt stykke forbi det punkt, hvor det omgivende stof ville svigte først.

5. Fremstillingsprocessen for RF-svejsning, trin for trin

Trin 1 — Materialeforberedelse

TPU-laminerede paneler skæres til præcise dimensioner ved hjælp af CNC-skæring eller tilpassede udstansningssystemer. Panelets nøjagtighed på dette stadium påvirker direkte svejsejusteringen nedstrøms; selv et par millimeters dimensionsforskydning vil frembringe en fejljusteret svejsezone. Materialeoverflader skal være fri for forurening - olier fra håndtering, støv fra skæring eller fugt fra opbevaring kan alle forstyrre RF-energioverførslen og producere ufuldstændig fusion.

Trin 2 — Valg af matrice og maskinopsætning

Svejsematricen er den formede elektrode, der bestemmer svejsegeometrien. Forskellige produktkonfigurationer kræver forskellige matriceprofiler - en fladsømsmatrice til panelsamlinger, en formet matrice til buede lukninger eller forstærkningslapper, en multi-kavitetsmatrice til gentagne svejsninger med stort volumen. Valg af matrice tilpasses til den specifikke svejsegeometri, der kræves af produktet. Maskinparametre - frekvens, effekt, tryk og cyklustid - er kalibreret til den specifikke TPU-formulering og materialetykkelse, der svejses. Disse parametre er dokumenteret i produktets SOP og gentages konsekvent på tværs af produktionskørsler.

Trin 3 — Materialepositionering

Paneler er justeret inde i matricen i henhold til svejselayoutet. Ensartet positionering er afgørende for ensartet svejsebredde; de fleste professionelle RF-svejseopsætninger bruger fiksturguider eller registreringsmærker for at eliminere variationer i operatørens positionering.

Trin 4 — RF-energiaktivering og trykbinding

Pressen lukker og påfører pneumatisk tryk på materialestablen. RF-energi aktiveres i den kalibrerede cyklusvarighed. Intern molekylær opvarmning bringer materialet ved svejsegrænsefladen til smeltetemperatur, mens de ydre overflader forbliver under deres deformationspunkt. Presset opretholdes i hele denne fase.

Trin 5 — Køling under tryk

RF-energi er slået fra, men pressetrykket opretholdes gennem afkølingsfasen. Dette er et trin, der ofte genvejes i produktionsmiljøer af lavere kvalitet, og det betyder noget: Hvis trykket frigives, før svejsezonen er størknet, kan det smeltede materiale deformeres, hvilket giver en svagere binding med dimensionelle uoverensstemmelser. Korrekt afkølingstid bestemmes i parameterudviklingsfasen og behandles som en ikke-omsættelig del af cyklussen.

Trin 6 — Trim og inspektion

Flashmateriale ved svejseperimeteren trimmes. Hver svejsning inspiceres visuelt for brændemærker, ufuldstændige fusionszoner eller dimensionelle afvigelser, før delen flyttes til næste monteringstrin.

6. Sømteknik: Variablerne, der bestemmer, om en svejsning holder

RF-svejsning er ikke en proces, hvor ensartede maskinindstillinger giver ensartede resultater uanset andre faktorer. Sømpræstation bestemmes af samspillet mellem flere variabler, som hver især skal forstås og kontrolleres.

Svejsebredde

Bredere svejsezoner fordeler stress over et større område og giver generelt højere sømbrudsmodstand. For produkter, der vil opleve vedvarende hydrostatisk tryk eller dynamisk belastning - nedsænkelige tørre poser, kølerbasesømme, oppustningsblæresammenføjninger - er minimum svejsebredde en specifikation, ikke en produktionseftertanke. Smalle svejsninger ved hjørner og radiusovergange er almindelige fejlinitieringspunkter og bør have eksplicit opmærksomhed under design af matrice.

RF Power Konsistens

Ustabil effekt under svejsecyklussen giver uensartet intern opvarmning. De visuelle indikatorer er brændemærker ved højeffektzoner og blege, undersmeltede områder andre steder. Ingen af ​​dem er acceptabel i trykklassificerede produkter. Professionelt RF-svejseudstyr opretholder ensartet strømforsyning gennem hele cyklussen; periodisk kalibreringsverifikation er en del af ansvarlig udstyrsvedligeholdelse.

Materialetykkelse og formuleringsmatch

RF-svejseparametre er specifikke for materialetykkelse og TPU-formulering. Et parametersæt, der er optimeret til 0,8 mm TPU-film, vil producere utilstrækkelig sammensmeltning, hvis det påføres 1,5 mm lamineret stof, og kan brænde tyndere materialer, hvis det bruges omvendt. Når materialespecifikationerne ændrer sig mellem produktserier - forskellige stofvægte, forskellige TPU-belægningsvægte - skal parametrene genvalideres, og det antages ikke at overføres.

Almindelige årsager til fejl

• Utilstrækkelig RF-energi eller cyklustid:Producerer en binding, der ser komplet ud på overfladen, men svigter ved lavt tryk, fordi grænsefladen aldrig nåede fuld fusionstemperatur
• Overfladeforurening:Olier, fugt eller partikler ved svejsegrænsefladen skaber lokale hulrum, hvor fusion ikke fandt sted
• Forkert pressetryk:For lav tillader den smeltede grænseflade at adskille før afkøling; for høj kan presse materiale ud af svejsezonen, hvilket reducerer den effektive bindingsbredde
• For tidlig trykudløsning under afkøling:Producerer dimensionel forvrængning og reduceret bindingsstyrke ved svejsezonens kanter
• Diesslid:Slidte eller beskadigede matriceoverflader producerer inkonsekvent trykfordeling, hvilket fører til variabel svejsekvalitet over matricefladen

7. RF-svejsning i Soft Cooler Manufacturing

Bløde kølere udgør en særlig krævende anvendelse til sømteknik, fordi de kombinerer hydrostatiske krav (foringen skal holde vand uden at lække) med termiske krav (isoleringssystemet må ikke kompromitteres af fugtindtrængning) og hygiejnekrav (indvendige overflader skal være rengøringsvenlige og skimmelbestandige).

I en syet blød køler er sømmen mellem den indvendige foring og isoleringsskumlaget en fugtvej. Smeltet isvand suger gennem nålehuller og samler sig mellem foringen og skummet, hvor det ikke kan dræne eller tørre. Over ugers regelmæssig brug frembringer dette den vedvarende lugt- og skimmelvækst, som indkøbsmedarbejdere konsekvent identificerer som den største klage over ældre leverandørs produktkvalitet.

RF-svejsning eliminerer denne vej strukturelt. Den indvendige foring af en RF-svejset blød køler er et enkelt vandtæt bassin – ingen sømhuller, ingen nålehuller, ingen tapekanter. Smeltet isvand bliver i foringen og kan hældes ud eller tørres væk. Isoleringslaget forbliver tørt i hele produktets levetid.

Yderligere ydeevnefordele ved RF-svejset blød kølerkonstruktion:

• Det lufttætte indvendige kammer reducerer konvektiv varmeudveksling, hvilket direkte forbedrer istilbageholdelsesvarigheden
• Glatte, ikke-porøse TPU indvendige overflader opfylder fødevarekvalitets kontaktstandarder og modstår mikrobiel vækst
• HF-svejsede forstærkningslapper tillader fastgørelse af D-ring og håndtag uden at gennembore den primære vandtætte membran
• Vandtætte lynlåslukningssystemer kan integreres for at komplementere den svejsede krop og bibeholde den hermetiske ydeevne ved adgangspunktet

8. Laboratorietestning og kvalitetskontrol for RF-svejsede produkter

RF-svejset konstruktion er kun så pålidelig som QC-processen, der validerer den. Visuel inspektion er nødvendig, men ikke tilstrækkelig - en søm kan virke fuldstændig sammensmeltet på overfladen, mens den indeholder indre hulrum, der vil svigte under tryk. QC i professionel kvalitet til vandtætte RF-svejsede produkter involverer flere forskellige testprotokoller.

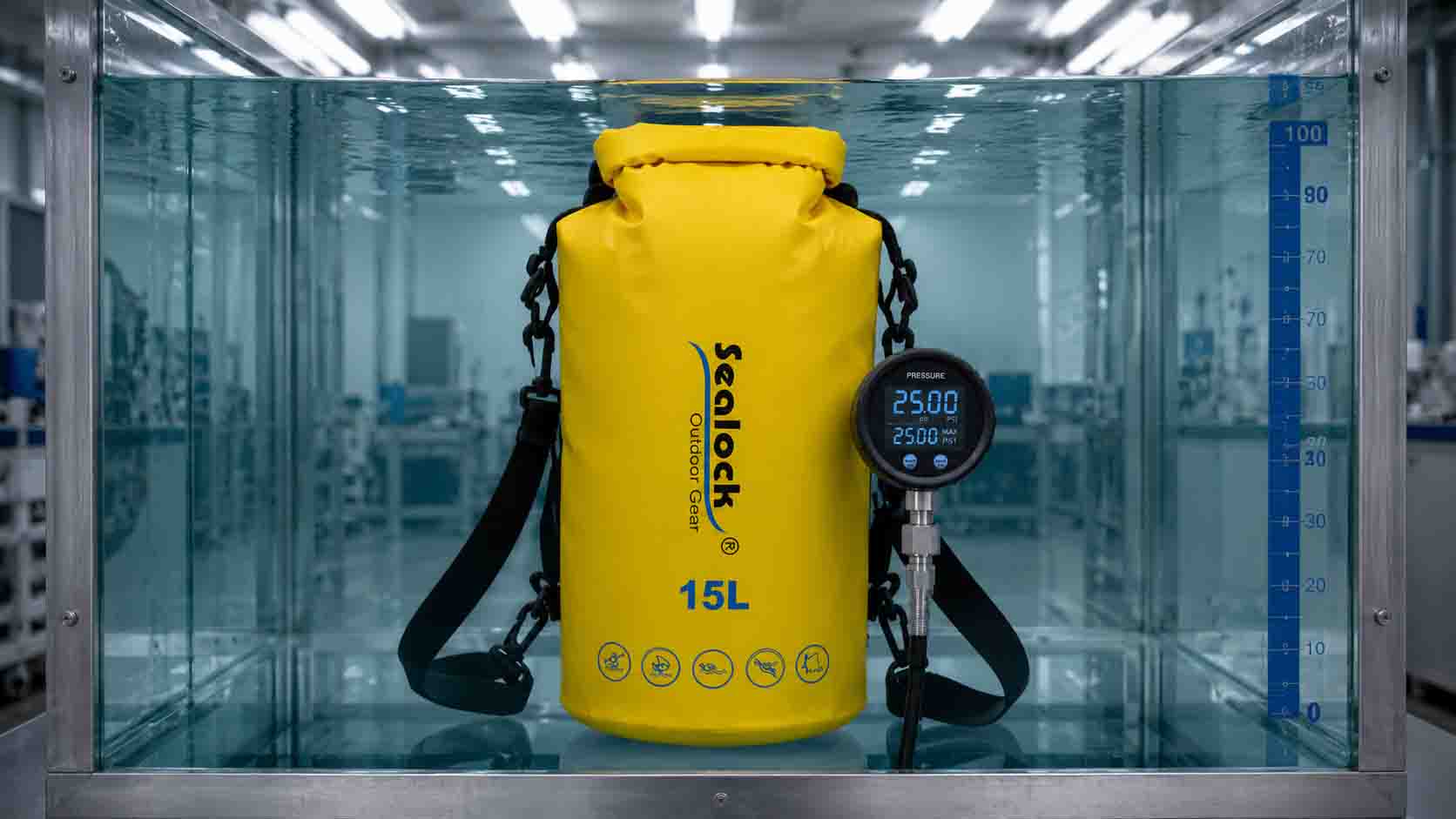

Lufttryk (hydrostatisk) test

Den mest direkte test af sømintegritet for trykklassificerede produkter. Den færdige pose eller køler pustes op til et specificeret indre tryk - 1,0 Bar er standarden for ekstreme marine- og nedsænkelige applikationer - og holdes ved det tryk i en defineret periode. Posen nedsænkes eller observeres med sæbevand for at detektere mikrobobleemissioner ved enhver søm eller lukkepunkt. Ingen emissioner er beståelsesbetingelsen. Denne test bekræfter både hydrostatisk ydeevne og udblæsningsmodstand samtidigt.

Vandnedsænkningstest

Produktet nedsænkes i en specificeret dybde i en defineret varighed og inspiceres derefter internt for fugtindtrængning. Denne test identificerer mikrolækagepunkter, der muligvis ikke producerer detekterbare bobler under statisk lufttrykstest, men vil tillade vandinfiltration under reelle nedsænkningsforhold.

Sømsprængningstest

En destruktiv test, der måler det tryk, hvorved en svejsezone svigter. Sprængtrykket sammenlignes med produktspecifikationens minimum; resultater under specifikation indikerer et procesparameterproblem, der skal diagnosticeres og korrigeres, før produktionen fortsætter. Burst-test anvendes typisk på prøvesæt fra hver produktionskørsel frem for individuelle enheder.

Kold Flex test

Svejsezoner, der fungerer godt ved omgivelsestemperatur, kan blive skøre fejlpunkter ved lave temperaturer, især hvis materialeformulering eller køleparametre ikke var optimeret til brug i koldt vejr. Kold flex-test udsætter svejseprøver for gentagen bøjning ved temperaturer ned til -20°C eller -30°C, hvilket verificerer, at sømmen bevarer integriteten under de termiske og mekaniske forhold ved brug i koldt vejr.

Accelereret vejrtest

UV-stråling, høj luftfugtighed og saltvandseksponeringscykler bruges til at simulere flerårig marinebrug i komprimeret laboratorietid. Denne test anvendes på svejsezoneprøver i stedet for hele produkter og evaluerer TPU-belægningsadhæsion, svejsebindingsholdbarhed og dimensionsstabilitet under langvarig miljøbelastning.

9. Almindelige RF-svejsede produktapplikationer

Vandtæt udendørs gear

• Dykbare tørre poser (roll-top og lynlås lukning)
• Vandtætte rygsække og duffelbags
• Kajaksejlads og rafting livpakker
• Motorcykel hale tasker og vandtætte tasker

Bløde kølere og isolerede bærere

• Lækagesikre bløde kølige rygsække
• Marinefisk køletasker
• Medicinsk prøve- og vaccinetransportkølere
• Kommercielle leveringsposer med kølekæde

Industrielle og taktiske produkter

• Oppustelige udendørs shelters og strukturer
• Vandtætte udstyrsdæksler og etuier
• Militær-specifikke taktiske tørtasker
• Vandtæt medicinsk emballage og indeslutning
