TPU vs PVC-tørre poser: Hvorfor billige vandtætte poser revner og fejler i frysende kulde

Den termiske fysik af polymerskørhed

Ved 0°C begynder de fysiske egenskaber af termoplastiske polymerer at skifte. Ved -15°C står standard udendørsudstyr over for katastrofale mekaniske fejl. When a mountaineer or winter kayaker forces a fold on a frozen roll-top closure, the kinetic stress concentrates strictly on the hardened crease.

Hvis det vandtætte substrat mangler elasticitet ved lav temperatur, snapper polymerkæderne fysisk under tryk. Dette er makroskopisk skørhed. En mikrorevne på kun 1 mm langs en RF-svejset søm ophæver fuldstændig en IPX7 vandtæt vurdering. Når gearet tøer op, trænger vand ind i den interne lastzone øjeblikkeligt. I vildmarksmiljøer under nul, forårsager gearfejl direkte frysning af kritisk udstyr og termisk tab.

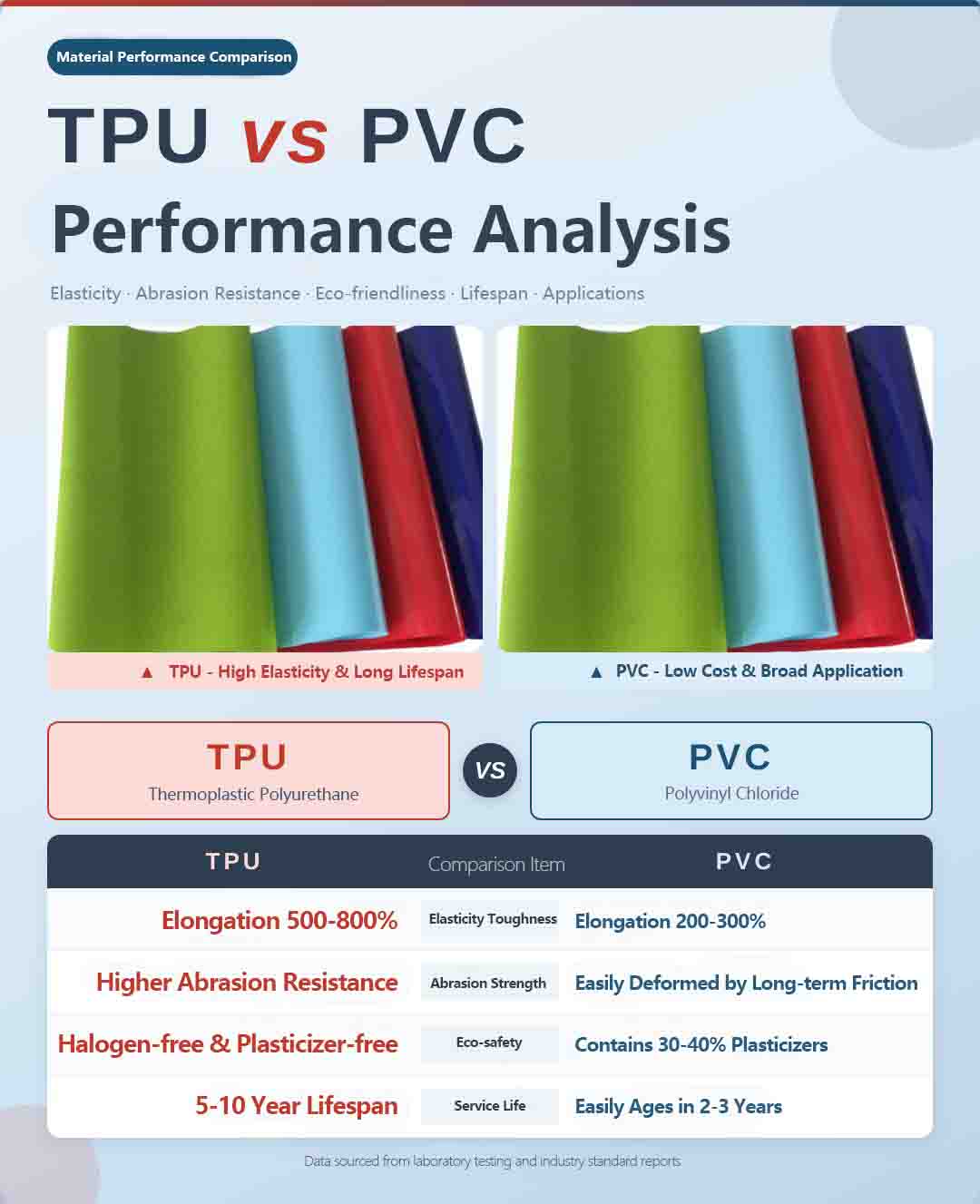

TPU vs. PVC: Molecular Chain Comparison

Udendørs bagageindustrien er stærkt afhængig af to primære elastomerer: polyvinylchlorid (PVC) og termoplastisk polyurethan (TPU). Deres termiske adfærd er fundamentalt modsat.

PVC-blødgøringsproblemet:Standard 500D PVC presenning er i sagens natur stiv. Det kræver flydende blødgørere under ekstrudering for at blive fleksibelt. Under extreme cold or continuous UV exposure, these plasticizers undergo migration—they slowly leach out of the PVC matrix. As the temperature drops below -5°C, the depleted PVC stiffens drastically. If you forcefully roll a hardened PVC dry bag, micro-fissures immediately develop along the stress lines.

Polyether TPU fordel:Omvendt specificerer Sealock 500D Polyether TPU laminerede stoffer til ekstremt miljøudstyr. Polyether TPU indeholder ingen vandrende blødgørere. Dens fleksibilitet er afledt direkte fra dens iboende molekylære struktur. Denne matrix opretholder et dynamisk flexmodul ned til -30°C. Den hærder ikke, og den revner ikke under gentagne dynamiske foldninger.

At vælge det rigtige materiale er kun det første skridt. Korrekt opbevaring og beskyttelse er lige så vigtigt, når du bruger TPU-udstyr under ekstreme forhold.Sådan beskytter du dyr elektronik mod vandskader, når kajaksejlads kæntrer， Se vores tidligere tekniske guide for at lære, hvordan TPU-stof beskytter elektroniske enheder under vandsport.

🛠️ The Audit Kill-Shot (B2B Procurement Defense)

When procuring winter expedition gear, demand to see the supplier's ISO 4675 or ASTM D2136 "Low-Temperature Bend Test" reports. Hvis en fabrik hævder, at deres PVC-poser er "vinterklare", men ikke kan levere digitale stress-strain-kurver, der beviser nul revneudbredelse ved -20°C, ignorerer de termisk fysik og sætter dit brands omdømme i alvorlig fare.

Hardware og lukningsanatomi i zoner under nul

En vandtæt taske i vinterkvalitet er kun så pålidelig som dens svageste mekaniske komponent.

• Roll-top stivhed:Fordi TPU forbliver bøjeligt i frostgrader, kan brugeren nemt opnå den obligatoriske 3-fold hermetiske forsegling. Hærdet PVC modstår foldning og skaber mikroskopiske luftkanaler, der tillader fugtindtrængning.
• Spændebrudsmodstand:Standard POM (Polyoxymethylen) spænder bliver meget skøre og kan splintres ved stød ved -10°C. Avanceret vinterudstyr kombinerer TPU-stoffer med kuldebestandig Nylon 66-hardware, der absorberer stød i stedet for brud.

Standardmaterialeydelsesspecifikationer

Følgende tekniske data sammenligner vores standardbaseline500D PVC tørposer (SL-D110-serien)mod vores ekspeditionsklasseTPU Unplug Adventure Duffelplatforme. Brug disse målinger til at bestemme det korrekte underlag til din OEM-applikation.

B2B indkøbshandling:Hvis dit målmarked opererer i sub-zero alpine eller vinter marine miljøer,kontakt vores ingeniørafdelingat opgradere dine nuværende PVC-specifikationer til et iboende stabilt TPU-chassis.

Fabriksbekræftelse: Termisk stødtest

Vi validerer materiel udholdenhed empirisk. I vores QA-miljøkamre udsætter Sealock både TPU- og PVC-basestoffer for ekstreme termiske stødsekvenser.

Materialer holdes ved -25°C i 24 sammenhængende timer. Umiddelbart efter fjernelse fra frysekammeret klemmes stoffet ind i en automatisk pneumatisk folderig og udsættes for 500 hurtige flex-cyklusser, efterfulgt af en 50 kg dynamisk forskydningstest på den RF-svejsede søm. Poser, der udviser selv mikroskopisk delaminering under kontrol af hydrostatisk tryk efter test, afvises øjeblikkeligt.

Ofte stillede spørgsmål om problemløsning

Q: Hvis en PVC-tørpose udvikler en revne i kulden, kan den så repareres med vandtæt tape?

EN:No. Once polymer embrittlement causes a physical crack in PVC, the structural integrity of the surrounding area is already compromised due to plasticizer loss. Tapning af den ydre revne genopretter ikke den hermetiske forsegling af det indre kammer mod hydraulisk tryk. Posen skal udskiftes.

Spørgsmål: Er TPU væsentligt tungere end PVC til vandreudstyr?

EN:TPU giver faktisk et overlegent styrke-til-vægt-forhold. Et 420D eller 500D TPU lamineret stof er væsentligt lettere end en standard 500D PVC presenning, samtidig med at det tilbyder eksponentielt højere slidstyrke og koldrevnemodstand, hvilket gør det til det obligatoriske valg til letvægts bjergbestignings- og vintervandreudstyr.

Q: Hvordan påvirker materialevalg den overordnede vandtætte pålidelighed?

EN:Materialevalg bestemmer basistærsklen for fejl. Strukturel montering er dog lige så kritisk. For at se, hvordan disse materialer er integreret med højfrekvent svejsning for at opnå IPX7-klassificeringer, henvises til vores dyb-dyk-analyse:Den ultimative guide til sømløs vandtæt konstruktion og RF-svejsning.
