Inde i et produktionsforløb: Sådan er en Hi-Vis vandtæt motorcykeltaske bygget ved Sealock

De fleste fabriksrundvisninger er fotografier af rene gulve. Denne er en produktion, der er i gang - et fluorescerende motorcykelbagageprogram med høj synlighed, der bevæger sig gennem vores Dongguan-anlæg fra svejset panel til lufttestet færdig enhed. Farven gør det usædvanligt nemt at følge: hvert trin i sekvensen er det samme fluorescerende gule, så en enkelt gåtur ned ad linjen viser produktet samle sig foran dig.

Det er også et nyttigt program at dokumentere, for motorcykelbagage sidder i den krævende ende af, hvad vandtæt svejset konstruktion skal overleve. En halepose eller tanktaske udsættes for vedvarende regn ved motorvejshastighed, vejsprøjt, der bærer grus og salt, UV, vibrationer, varme fra maskinen under den og gentagne stropspændinger mod en hård monteringsplade. Det skal forblive forseglet gennem alt det, mens det forbliver synligt om natten. Meget lidt af det, der gør det muligt, er synligt i det færdige produkt.

Fase et: højfrekvent svejsning

Alt på dette produkt, der skal forblive vandtæt, er svejset, ikke syet. Højfrekvent svejsning passerer et elektromagnetisk felt gennem det TPU-coatede materiale, som exciterer polymermolekylerne og genererer varme inde fra selve materialet i stedet for at anvende det udefra. Under matricetryk smelter de to flader sammen til en enkelt homogen sektion. Der er ingen nålehuller at forsegle bagefter, og ingen sømtape at pille af i år tre.

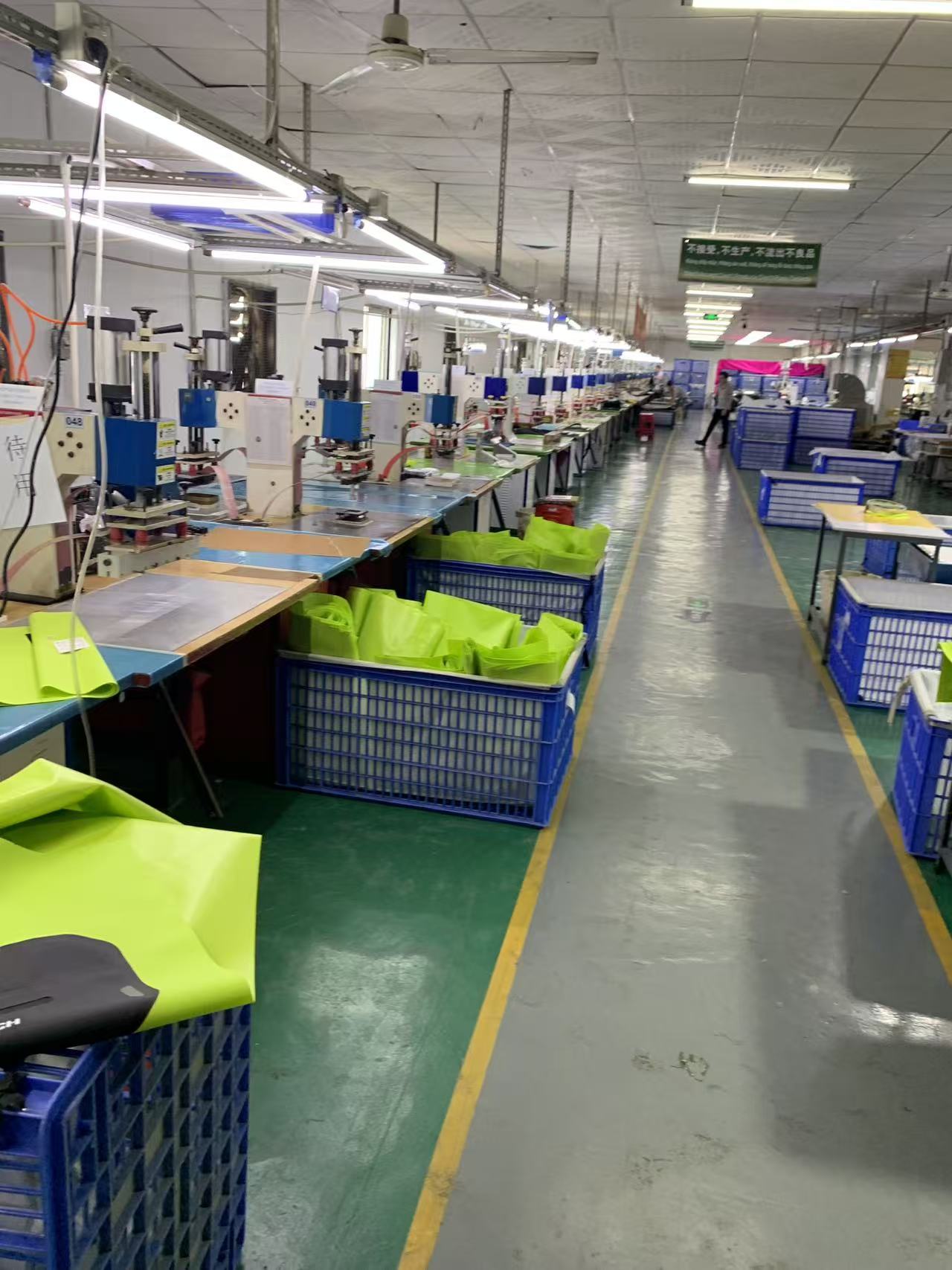

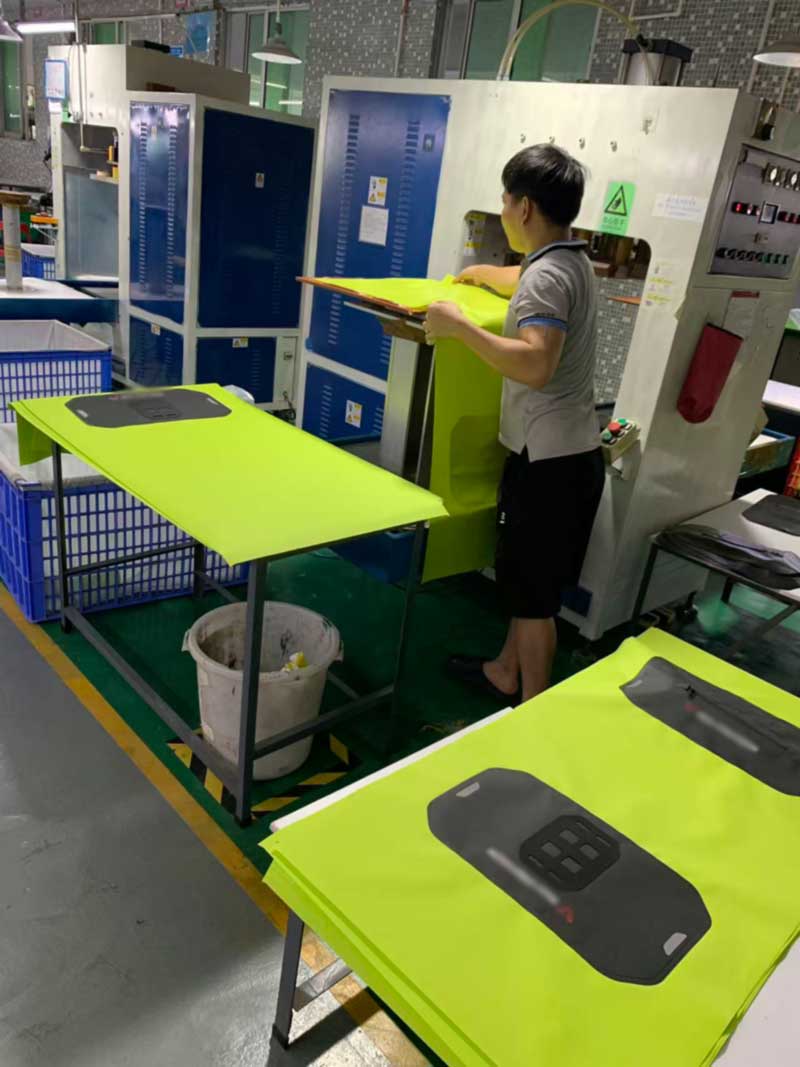

Linjen kører en station pr. svejsning. En operatør placerer skærepanelet mod matricestoppene, lukker afskærmningen og cykler maskinen; matricen, opholdstiden, effektindstillingen og afkølingstiden fastlægges af et parameterkort på stationen i stedet for efter operatørens vurdering. Det er her disciplinen bor. En svejsning, der er en brøkdel under-powered, ser identisk ud med en korrekt svejsning, passerer et tilfældigt træk og fejler ved afskrælning ved forkanten et sted omkring tusinde belastningscyklusser. Det er netop vores fiaskooscillationspåvirkningstestogafprøvning af skrælstyrkefindes at fange, og hvorfor svejseparametre kvalificeres på kuponer før en produktionsordre starter i stedet for at blive justeret i farten.

Trin to: mønstersyning til den bærende forstærkning

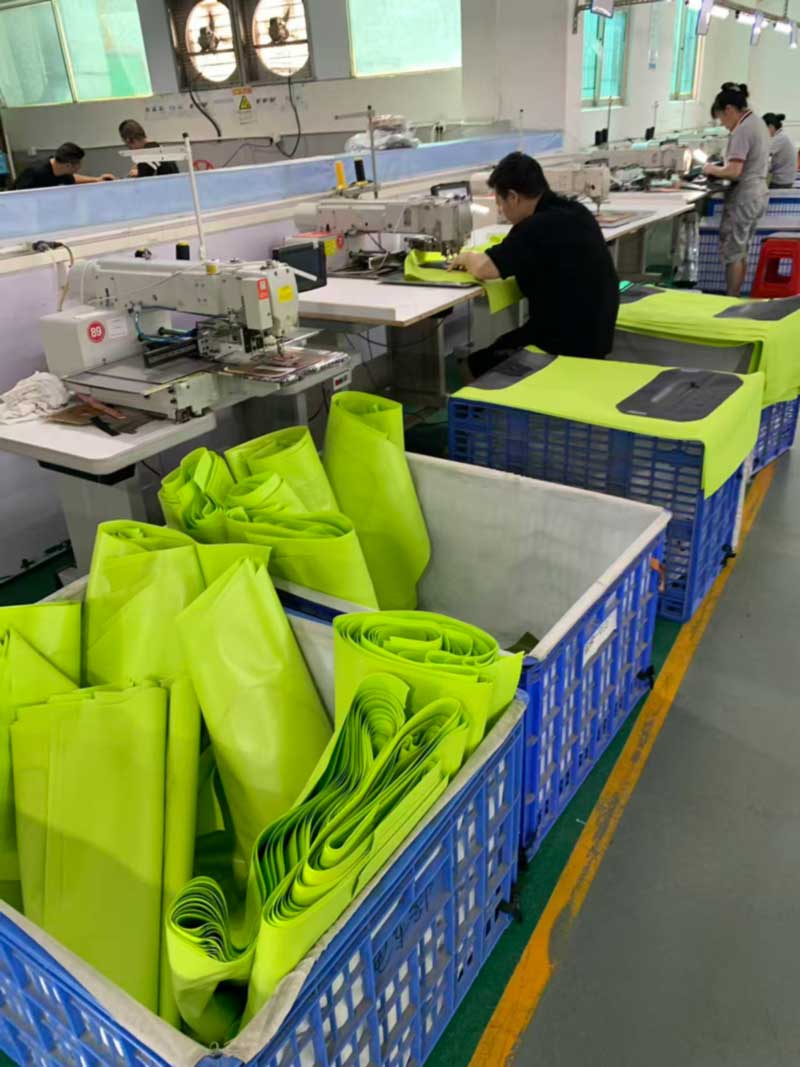

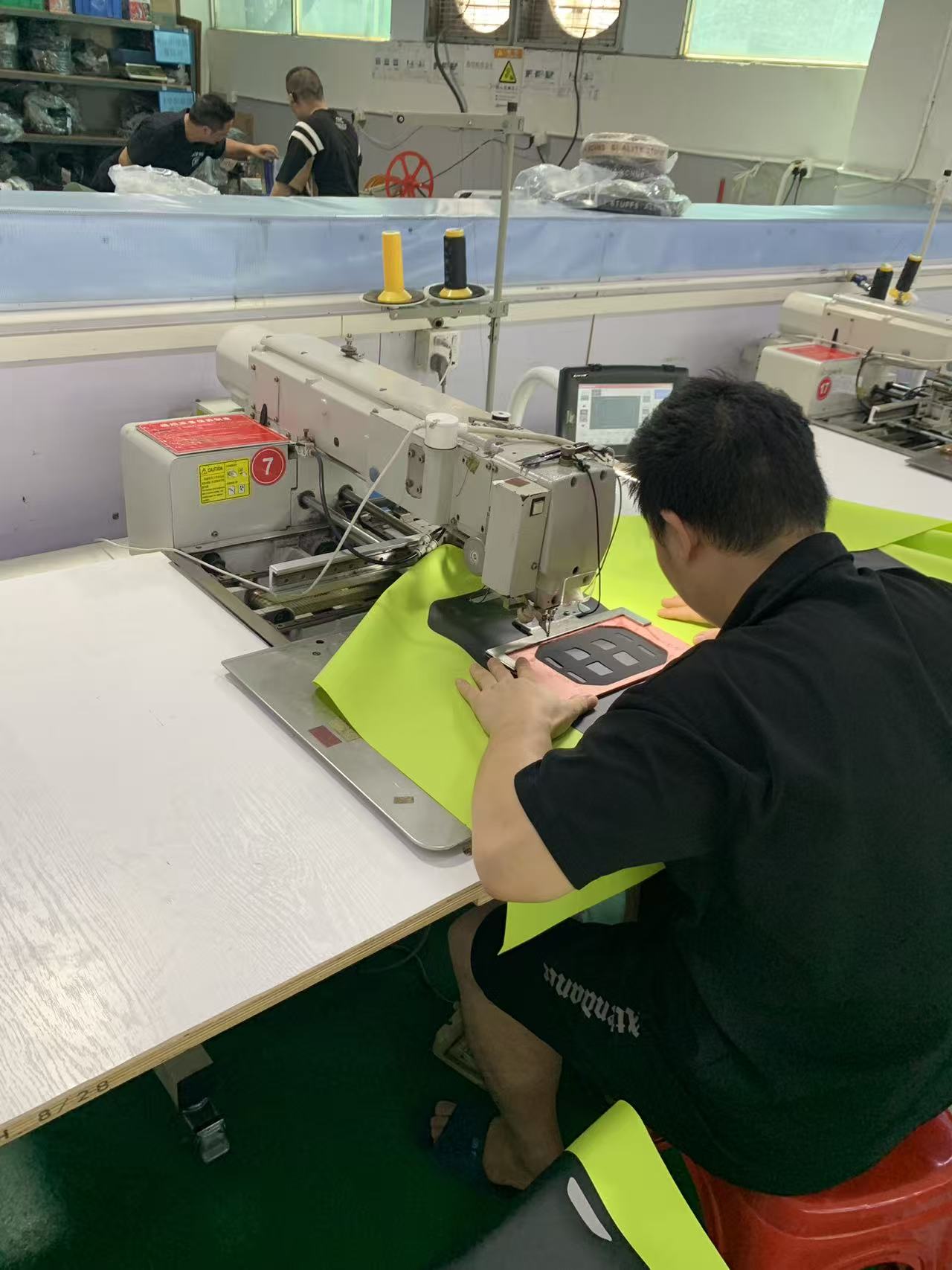

Ikke alle led på en vandtæt pose skal svejses, og at lade som om ellers producerer dårligere produkter. På dette program er det mørke forstærkningspanel, der bærer monteringsudstyret, fastgjort på en programmerbar mønstersymaskine, som kører en gemt stingbane, der er identisk på hver enhed.

Begrundelsen er mekanisk. En svejset binding er ekstremt stærk i forskydning og forholdsvis sårbar i afskalning; et sammensyet led fordeler koncentrerede punktbelastninger på tværs af mange forankringspunkter og tolererer den gentagne enkelt-retnings træk, som en monteringsstrop anvender. Hvor en belastningsvej er koncentreret og cyklisk - en monteringsplade, et hårdt strop-anker - overgår syning svejsning, og hvor samlingen skal være vandtæt, er svejsning det eneste ærlige svar. Ingeniørarbejdet beslutter, hvilken der er hvilken, og sørger derefter for, at det syede område sidder uden for den forseglede konvolut eller selv er bakket op af en svejset barriere.

En programmerbar maskine betyder noget her af en grund, der ikke har noget med hastighed at gøre. Håndstyret syning varierer mellem operatører og mellem den første og den firehundrededel af et skift. Det gør en lagret sti ikke. Når et mærkes eget kvalitetsteam trækker tre enheder fra forskellige kartoner og sammenligner forstærkningssømmene, bør de se på det samme produkt tre gange.

Trin tre: montering

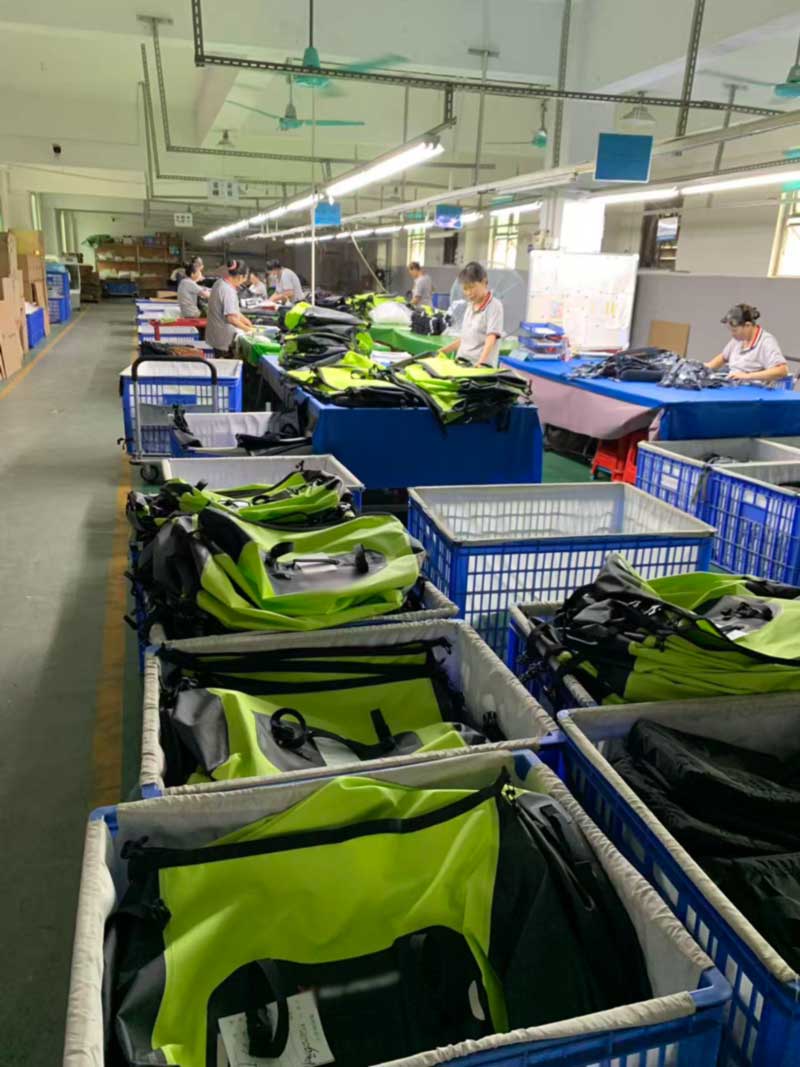

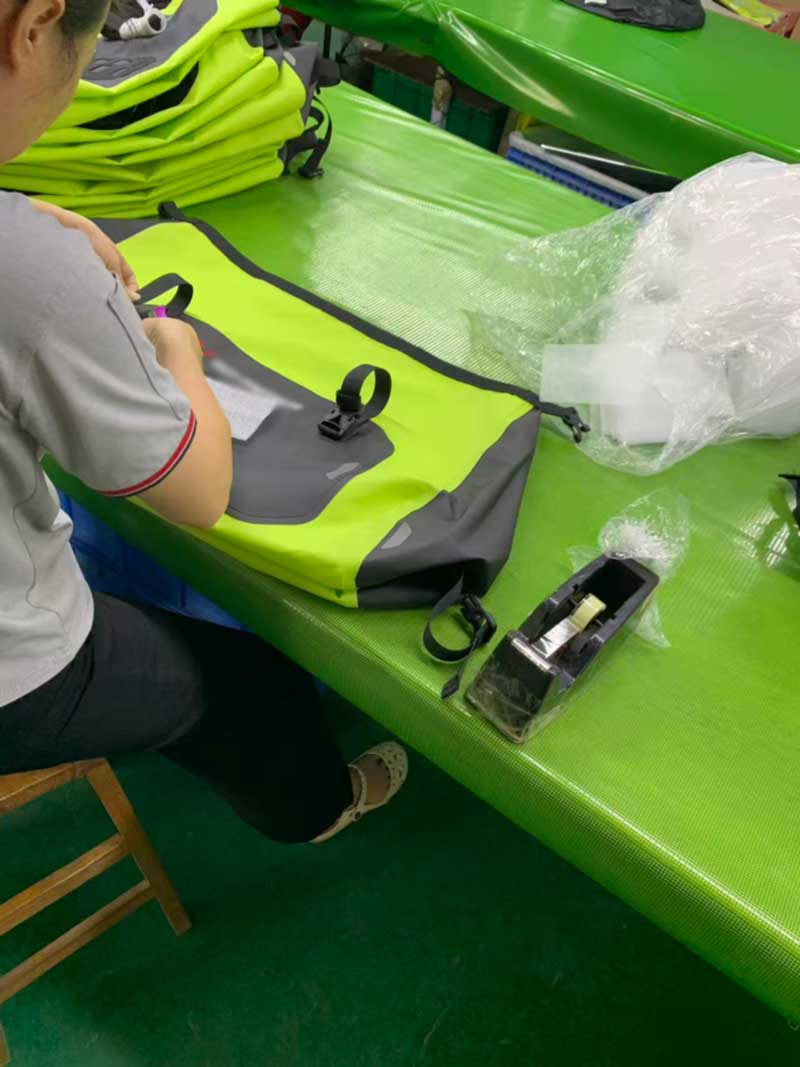

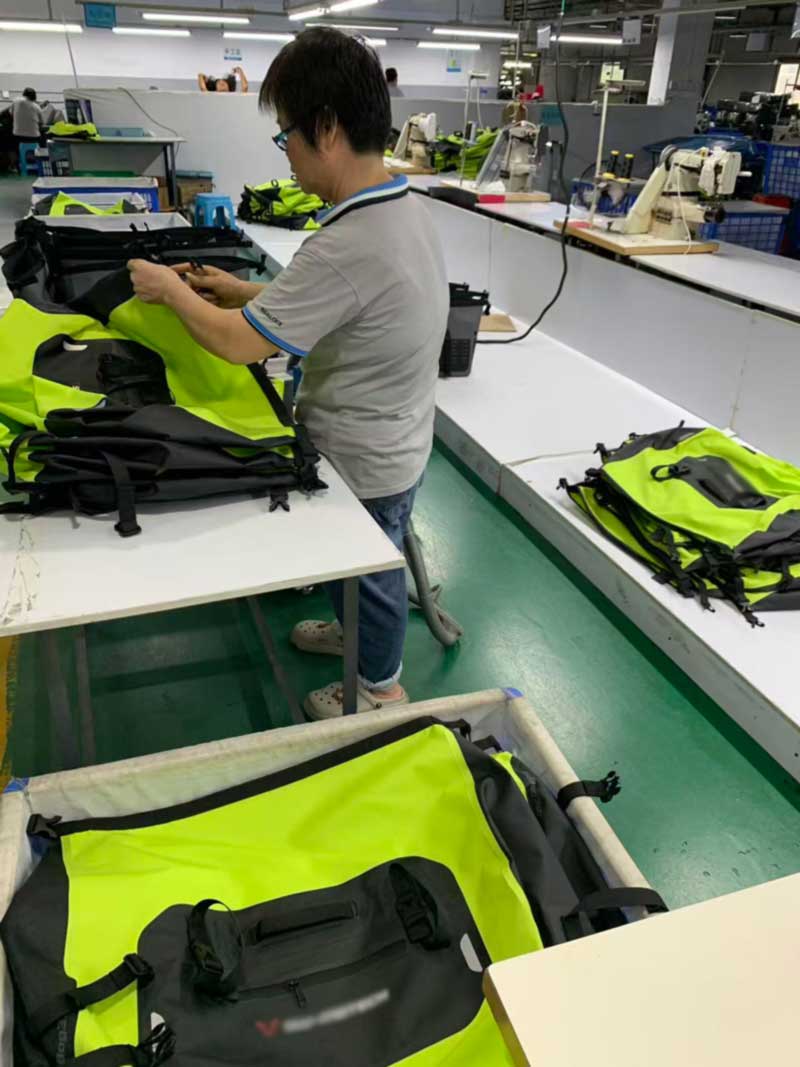

Samling er hvor de flade komponenter bliver til en taske: krop til base, lukkesystem, indvendig struktur, kantbinding, derefter webbing, spænder, justeringsanordninger og hardware. Det er den mest arbejdskrævende etape på linjen og den med flest muligheder for at introducere en defekt, som ingen maskine vil fange.

To praksisser gør det meste af arbejdet her. Den første er single-lot flow — komponenter til et produktionsparti rejser sammen i deres egen kasse og blandes ikke sammen, så hvis et problem opdages ved den endelige inspektion, kan det spores tilbage til en specifik materialerulle, en specifik svejsestation og et specifikt skift i stedet for til "ordren". Den anden er in-line-inspektion snarere end end-of-line-inspektion: operatøren, der monterer hardwaren, kontrollerer de svejsninger, hun håndterer, og en enhed med en mistænkelig søm forlader linjen på det tidspunkt i stedet for at rejse hele vejen til pakning, før nogen ser på den.

Trin fire: hver enhed pustes op og lækagetestet

Dette er den scene, der er mest værd at fotografere, og den, der oftest springes over et andet sted.

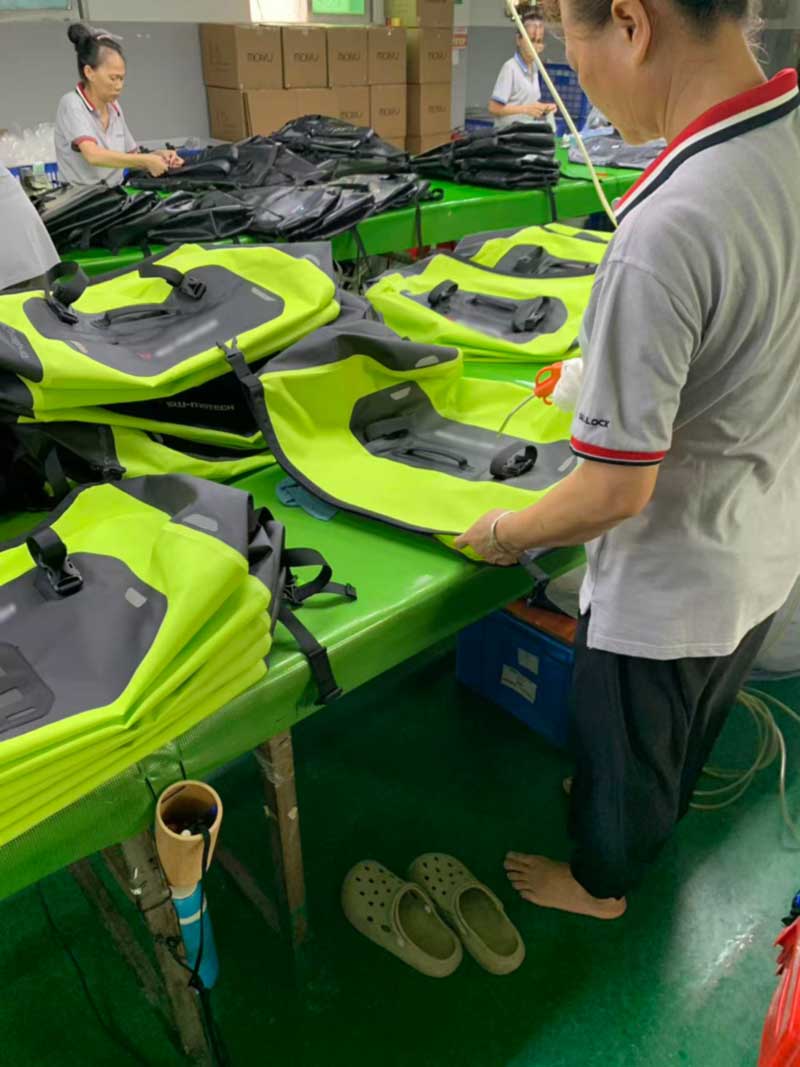

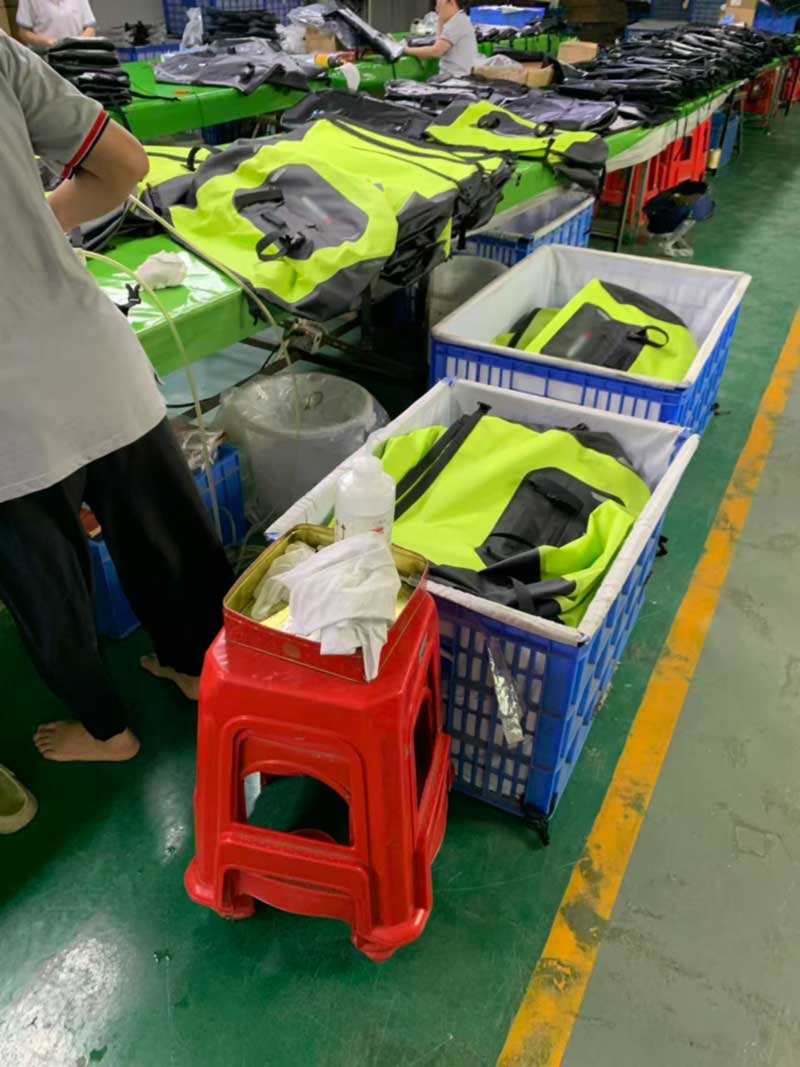

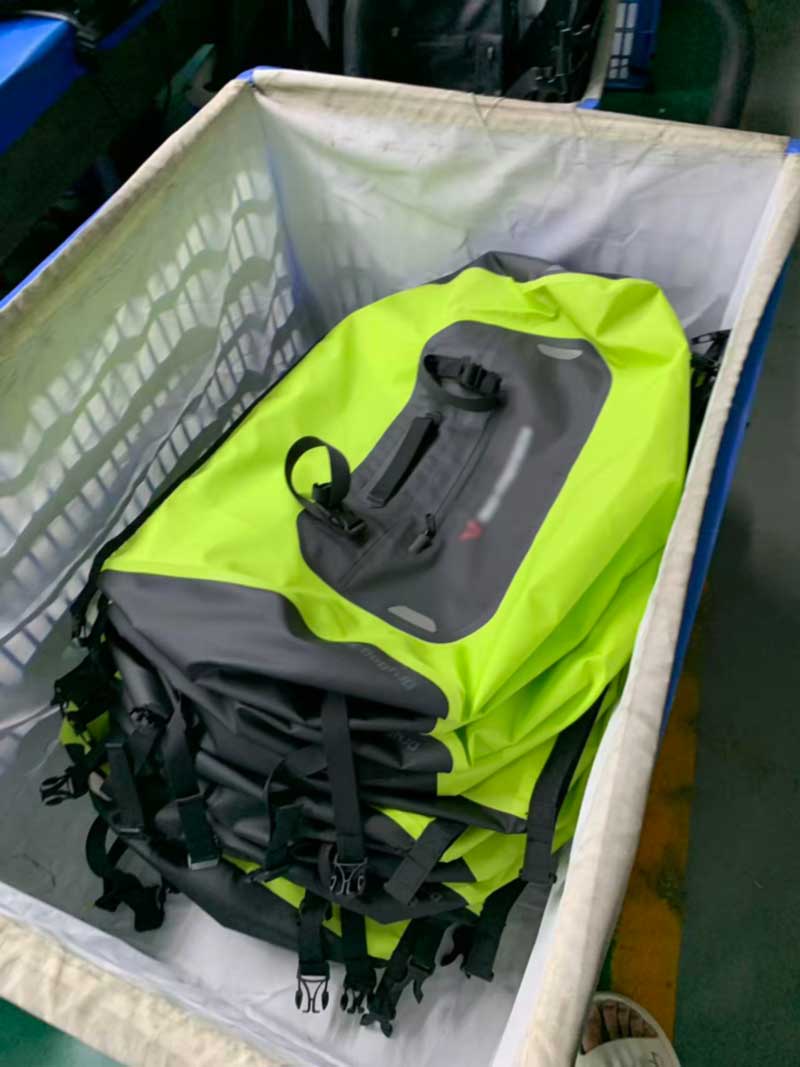

Hver færdige pose forsegles, pustes op gennem en luftledning og kontrolleres for utætheder. Ikke en prøve. Ikke den første artikel. Hver enhed. En oppustet pose sætter hver svejsning under samtidig indvendigt tryk, hvilket er den hurtigste måde at finde et nålehul, et koldt sted for enden af ​​et svejseforløb, et hak med die-edge eller en hardwaregennemføring, der ikke var ordentligt forseglet. En pose, der holder tryk, har en kontinuerlig, intakt forseglet konvolut; en pose, der ikke gør, ikke gør - og ingen mængde visuel inspektion erstatter det binære svar.

Grunden til, at det kommercielt er vigtigt, er simpel. Vandindtrængning er den ene fejltilstand, som et vandtæt produkt ikke kan overleve i et omdømme. Et slidt panel er en klage; en gennemblødt bærbar computer eller en våd sovepose i slutningen af ​​en våd tur er en tilbagevenden, en anmeldelse og en tabt kunde. Statistisk prøveudtagning er passende for dimensionelle og kosmetiske egenskaber. Det er ikke passende for den enkelte egenskab, hele produktet er opkaldt efter.

Ud over 100 % lufttesten trækkes produkt fra programmet til laboratoriebatteriet: nedsænkning eller spraytest til produktets nominelle beskyttelsesniveau, plus mekaniske og miljømæssige kontroller inkl.lynlås cykling under belastning, slidstyrke, ogældning af varme og fugtighedfor materialesæt, der er ændret siden sidste bestilling.

En note om farven

Fluorescerende hi-vis er en af ​​de sværere farver at køre konsekvent. Fluorescerende pigmenter er mindre stabile end konventionelle, de skifter mærkbart mellem materialepartier, og de ændrer udseende dramatisk under forskellig belysning - hvilket er hele pointen med farven, og også grunden til, at en kunde, der godkender en skærm under kontorbelysning, kan blive ubehageligt overrasket over produktion i dagslys. Hver rulle på dette program kontrolleres i forhold til den godkendte standard under kontrolleret belysning i voresstandard lyskildeskabfør det skæres, og svejste kuponer kontrolleres igen efterfølgende, fordi varmen fra selve svejsecyklussen kan flytte et fluorescerende pigment ved sømmen.

Sådan ser det ud fra købers side

Et program som dette kører på beslutninger, der er truffet måneder før det første panel svejses: hvilke samlinger der svejses og hvilke er syet, hvilke svejseparametre blev kvalificeret på kuponer og ved hvilken afskalningsstyrke, hvilke hardwarepartier bestod korrosionstest, hvilket lysstof farven var godkendt under, og om 100 % lækagetest er skrevet ind i kvalitetsaftalen eller blot er indskrevet i kvalitetsaftalen. Ingen af ​​disse beslutninger er synlige på et fotografi af en færdig taske. Alle afgør, om produktet stadig er vandtæt i år tre.

Sealock har bygget højfrekvent svejset vandtæt gear i over tyve år, med faciliteter i Dongguan, Kina og Ho Chi Minh City, Vietnam, der serverer udendørs-, marine-, powersports- og livsstilsmærker verden over. For OEM- og ODM-forespørgsler eller for at diskutere et eget program, skriv tilinfo@sealock.com.hk.
