Inde i Sealock Lab: The Luggage Oscillation Impact Tester (XE-I09BA)

Næsten hver eneste katastrofale taskefejl, som en køber nogensinde hører om, starter det samme sted: det punkt, hvor en rem, et håndtag eller en D-ring møder karrosseriet. Stoffet rives sjældent i midten. Lynlåse flækker sjældent ned i kæden. Det, der fejler, er ankeret - de få kvadratcentimeter af svejset patch, bar-tack eller webbing-løkke, der skal overføre hele vægten af ​​en fyldt taske til en fleksibel væg, tusindvis af gange, ved belastninger, der aldrig er stabile og aldrig forudsigelige. Det er grunden til, at en statisk pull-test, uanset hvor imponerende tal den frembringer, er en dårlig forudsigelse for feltafkast. Et led, der overlever et enkelt træk på 80 kg, kan stadig svigte ved 400 cyklusser af et 8 kg dynamisk stød, fordi træthed og topstyrke er forskellig fysik.

Maskinen, der adskiller disse to verdener i vores laboratorium, er bagageoscillationspåvirkningstesteren — aktiv YFLJQ-0232, model XE-I09BA, instrumentnummer LAB-006, i drift i vores kvalitetsafdeling siden oktober 2018 og sidst eksternt kalibreret den 19. december 2025, med genkalibrering, der er i drift under 20268 procedurer internt i december. YFL-WI-PZ-03, revision A/0, dateret 28. december 2023. Denne artikel gennemgår, hvad maskinen rent faktisk gør, hvorfor testen betyder mere for højfrekvente svejste vandtætte poser end for konventionelt syet bagage, og hvad en indkøbschef skal bede om, når de ser "oscillations-impact-specifikation testet" hos en leverandør.

Hvad "oscillationspåvirkning" egentlig betyder

Testen er vildledende enkel at beskrive og ret svær at gøre godt. En taske er lastet til en specificeret vægt, og derefter ophængt fra maskinen af ​​en hvilken som helst komponent, der er under undersøgelse - et enkelt tophåndtag, et par skulderstropper, en trækløkke, et helt forlænget trolleyhåndtag. Anslagshovedet løfter den fyldte taske gennem et defineret slag og slipper den derefter. Tyngdekraften klarer resten. Posen falder, og en dæmpet fjedersamling i toppen af ​​hovedet absorberer og returnerer derefter faldets energi, så prøven ikke bare tabes én gang, men drives ind i en kontinuerlig stigende-og-faldende svingning. Hver cyklus sender en stødbølge ned ad stroppen og ind i ankerpunktet, hvorefter den aflastes helt. Lad, stød, aflast, gentag.

Den kinesiske letindustrimetodestandard, der formaliserer dette, QB/T 2922-2018Etui og taske — Testmetode til rystepåvirkning, beskriver princippet som at belaste posen med en specificeret vægt, løfte den i håndtaget, skulderremmen eller det helt udstrakte trolleyhåndtag gennem et fast slag, lade den falde frit under tyngdekraften og bruge en fjeder til at absorbere og frigive stødenergien, så posen oplever gentagne stød og svingninger – og tester derved rystelsesudholdenheden af ​​håndtag, rem og krop, trolley. Apparatet er nøje specificeret: den kombinerede masse af den nederste sugekop, den øvre dæmpningsblok, slagstangen og standardbeslaget er 8,1 ± 0,2 kg, den envejs slaglængde er 150 ± 5 mm, og den støjdæmpende enhed ved den øvre sugekop leverer en fjederkraft på 1010 ved ± . Kontrolsystemet skal gøre det muligt at justere slaghastigheden, tillade, at antallet af cyklusser kan indstilles og registreres, og skal standse maskinen automatisk, hvis prøven falder under testen.

Den sidste klausul betyder mere, end den ser ud. Automatisk stop ved prøvetab er ikke en bekvemmelighed - det er det, der får cyklus til at tælle et gyldigt datapunkt. Hvis en rem går i stykker ved cyklus 612, og maskinen bliver ved med at hamre en tom armatur, indtil den når en forudindstillet 1.500, siger rapporten ikke noget nyttigt. Fordi maskinen standser i adskillelsesøjeblikket, viser tællerenerdet leds træthedsliv.

Maskinen på vores etage

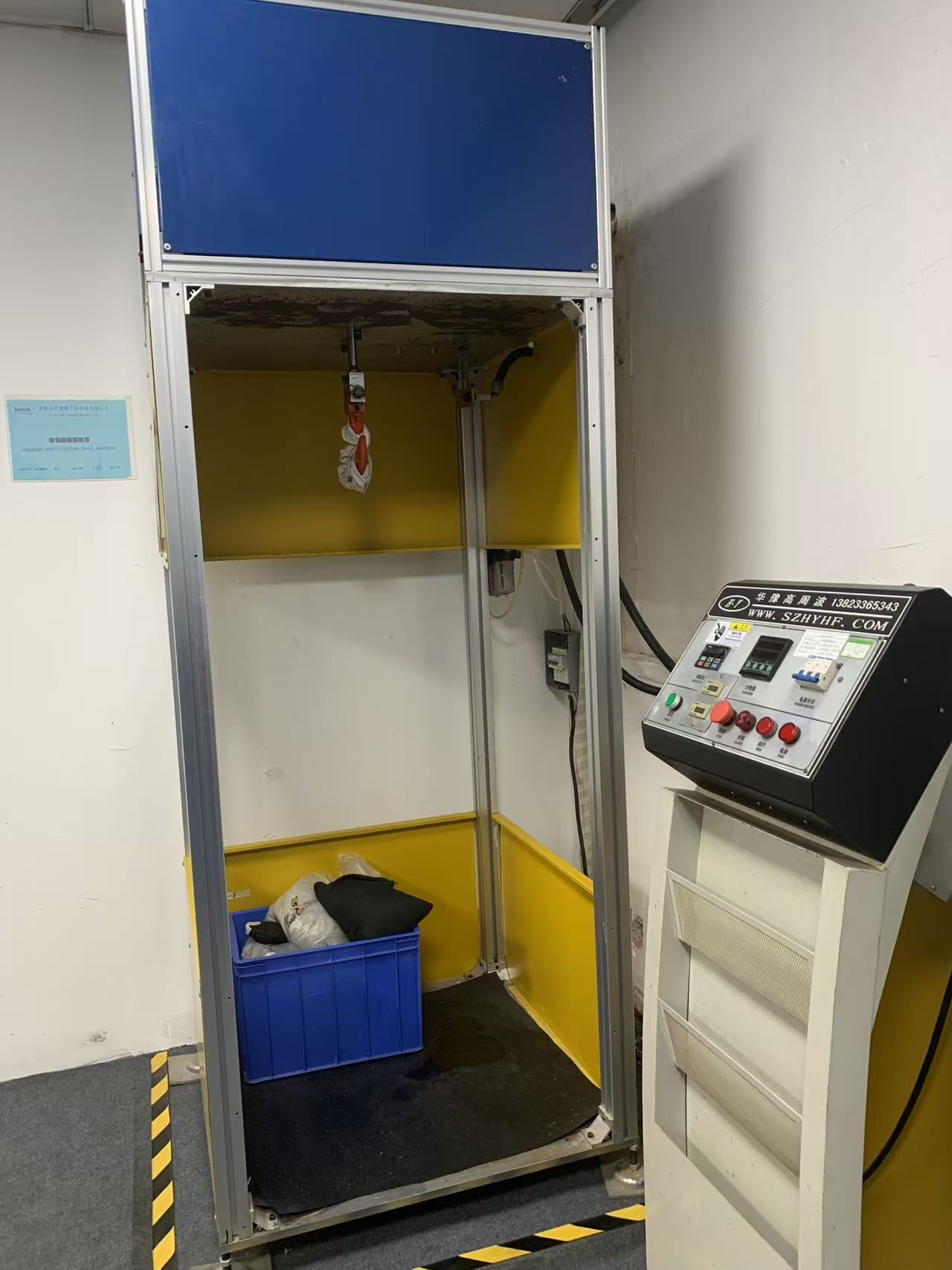

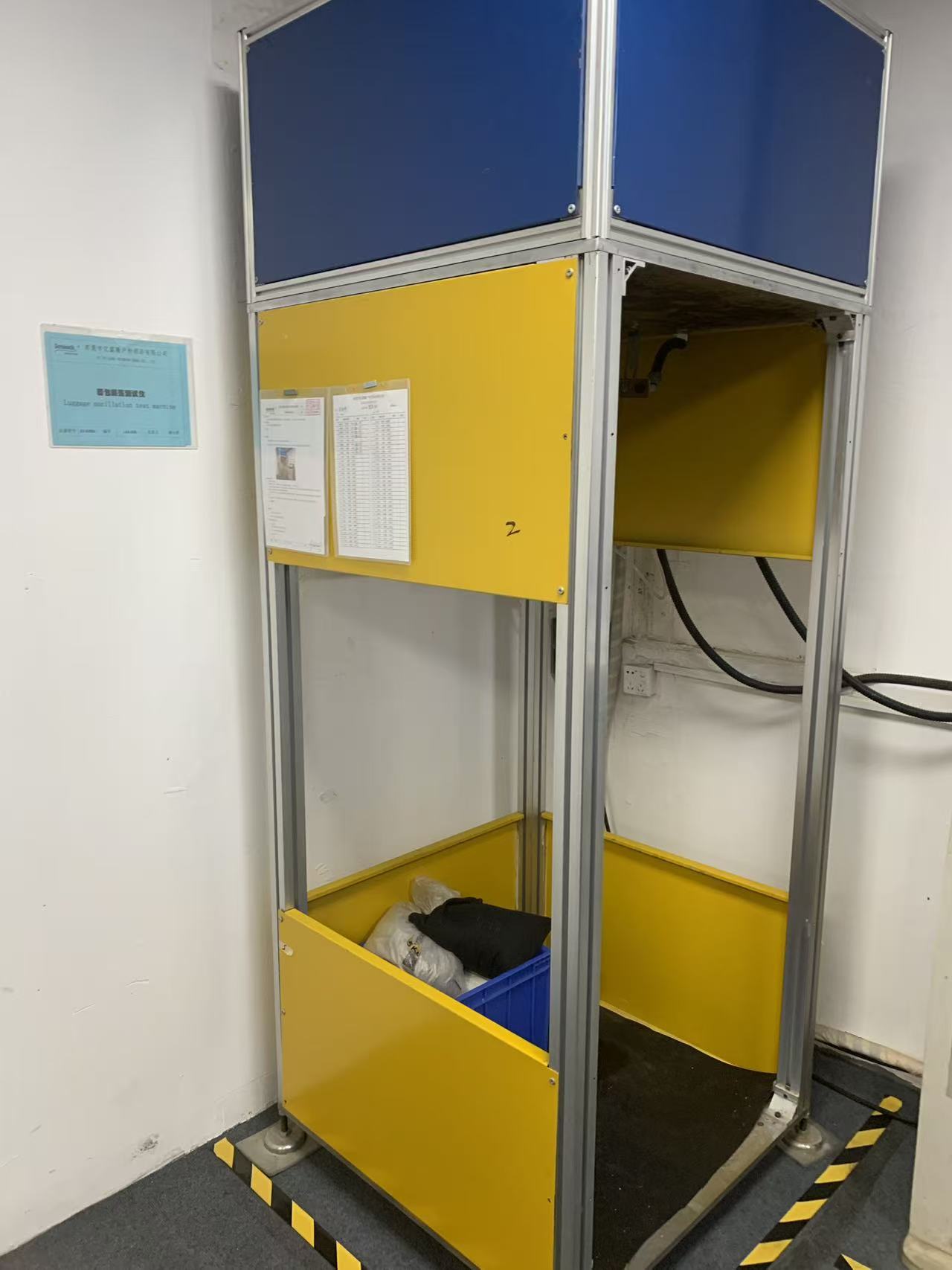

Vores enhed blev bygget af en højfrekvent udstyrsproducent i Shenzhen og er bevidst uglamorøs. Testkammeret er en ekstruderet aluminiumsramme med gule og blå udfyldningspaneler, åben på betjeningssiden, belagt med en tung gummimåtte for at dræbe tilbagestød. Slaghovedet hænger fra den øverste tværstang; under den sidder prøven og, i kassen ved bunden, de kalibrerede sandsække, vi bruger til at bringe en pose til dens nominelle testbelastning. En hængslet dør lukker arbejdssiden, før et løb starter, hvilket er det eneste, der står mellem en operatør og en 20 kg taske, der kører med fart.

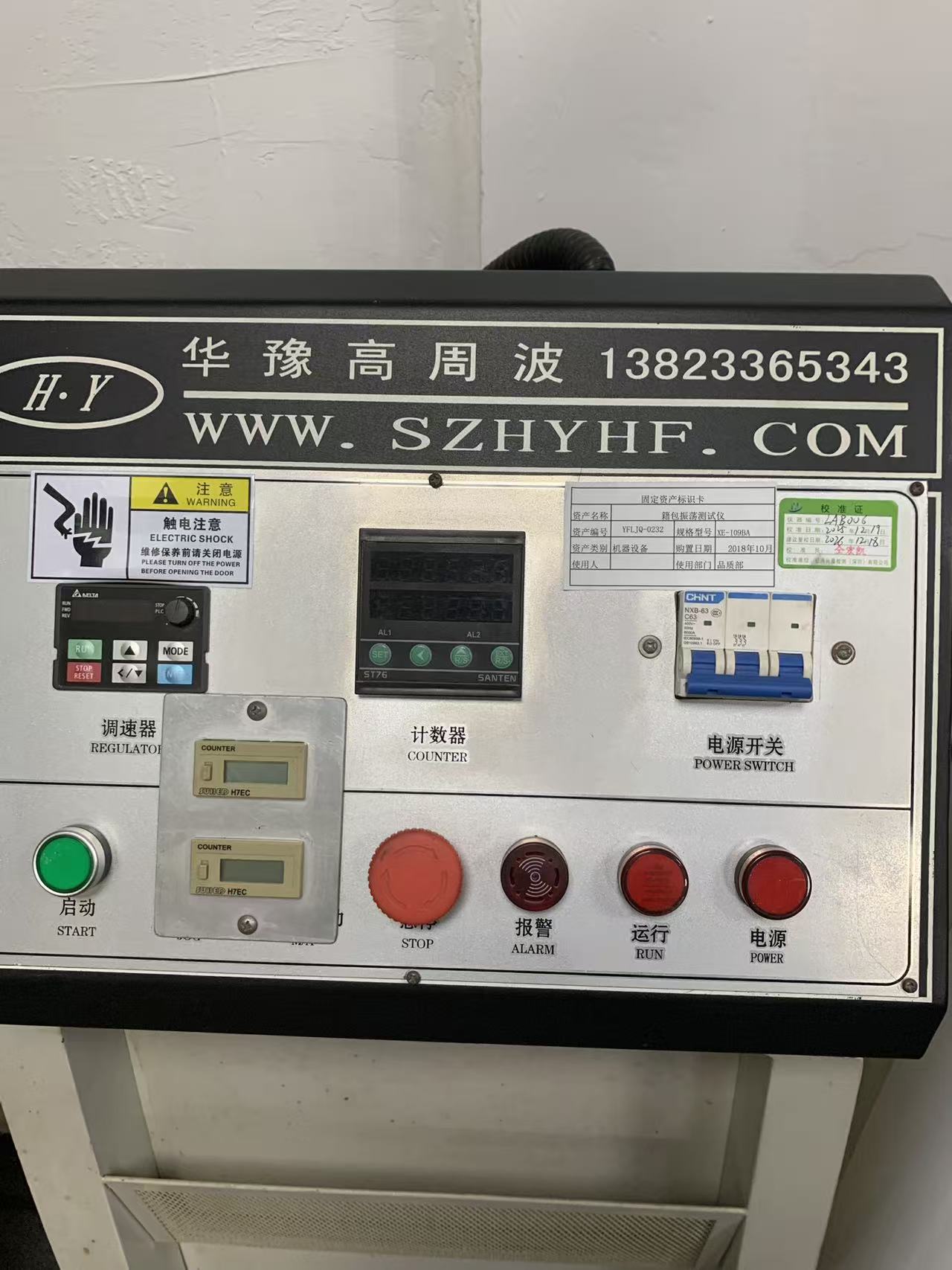

Kontrolsokkelen sidder uden for buret. Dens layout fortæller dig præcis, hvordan testen køres: et Delta variabelt frekvensdrev til venstre fungerer som hastighedsregulator, en SANTEN ST76 digital tæller med to alarmkanaler sidder i midten, to FUJI H7EC elektromekaniske tællere optager kumulative cyklusser uafhængigt af den programmerbare, og en tre-polet CHNT N63B-6d breaker rate, C50z, C50z, 6.000 A brydekapacitet håndterer indgående strøm. Under dem er startknappen, et overdimensioneret nødstop med svampehoved og alarm-, løbe- og strømindikatorer.

De duplikerede tællere er der af en grund. Den programmerbare tæller er det, der stopper maskinen ved målcyklussen; de mekaniske tællere akkumulerer levetidscyklusser på maskinen og giver et krydstjek, hvis nogen stiller spørgsmålstegn ved, om en kørsel blev nulstillet midt i testen. Når en kundes tredjepartsrevisor spørger, hvordan vi ved, at en rapport afspejler en komplet kørsel, er det svaret, vi peger på.

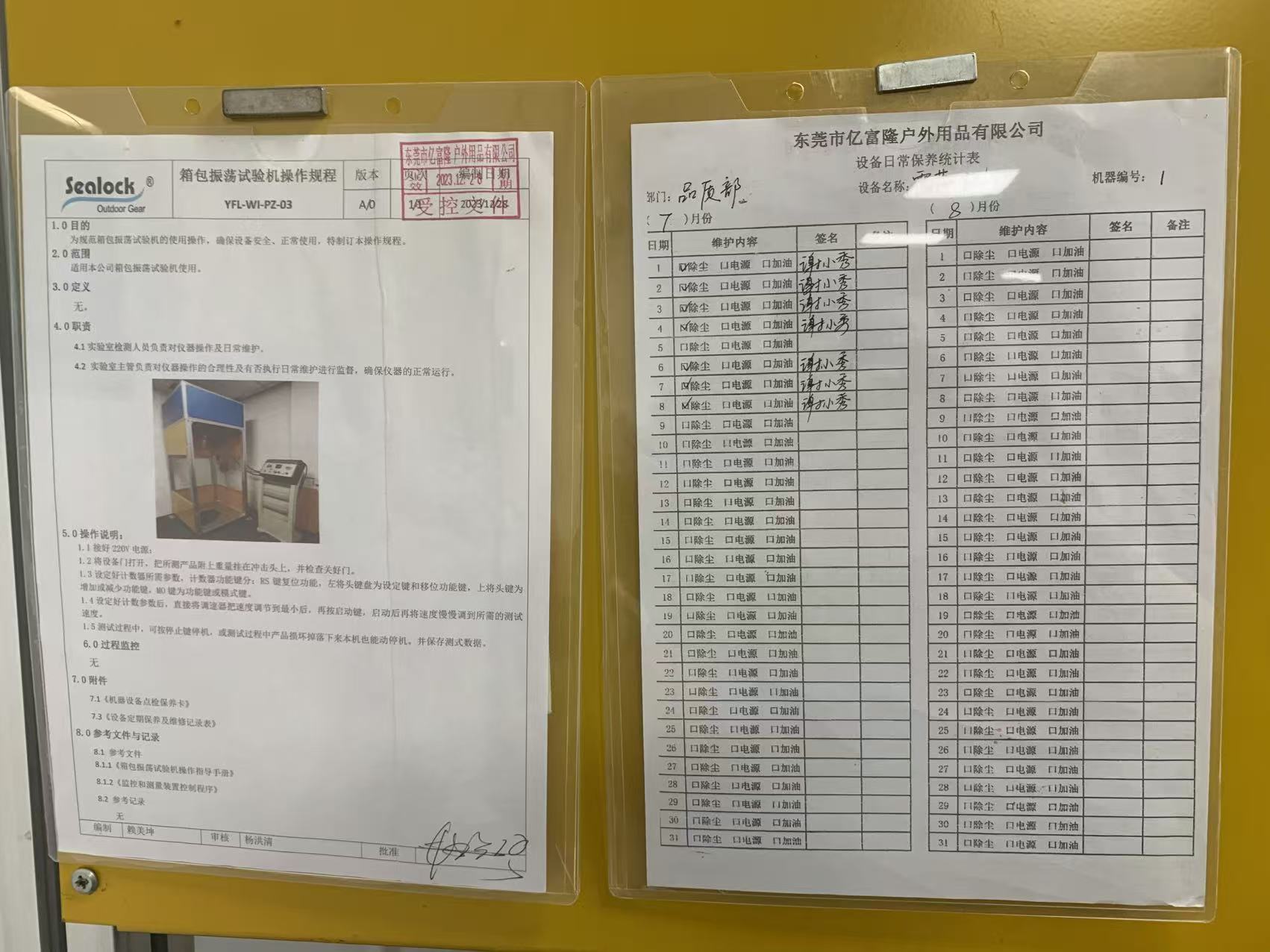

Sådan kører vi det: SOP YFL-WI-PZ-03

Den kontrollerede procedure, der er opslået på maskinen, er kort, og hver eneste klausul i den eksisterer, fordi nogen engang tog fejl.

Operatøren tilslutter 220 V-forsyningen, åbner kammerdøren, hænger prøven - allerede lastet til dens nominelle vægt - på slaghovedet ved hjælp af det passende armatur og bekræfter, at døren er ordentligt lukket, før noget bevæger sig. Tælleren programmeres derefter: nulstillingstasten sletter den forrige kørsel, skift- og stigningstasterne indstiller målcyklustællingen, og tilstandstasten vælger tællefunktionen. Først efter at målet er indstillet, skruer operatøren hastighedsregulatoren ned til sit minimum, trykker på start og ramper derefter langsomt hastigheden op til den krævede testhastighed. Start ved hastighed er forbudt, fordi et brat første slag påfører et stød, som standarden aldrig havde tilsigtet, og kan frembringe en falsk tidlig fejl ved armaturet i stedet for ved leddet, der testes.

Under kørslen kan operatøren til enhver tid standse maskinen med stopnøglen. Hvis prøven går i stykker og falder, stopper maskinen af ​​sig selv. Testdataene registreres derefter. SOP'en tildeler drift og rutinemæssig vedligeholdelse til laboratorieinspektøren og supervision af begge til laboratorietilsynsførende, og den understøttes af en daglig vedligeholdelseslog - fjernelse af støv, strømkontrol, smøring - underskrevet dag for dag.

Belastning og cyklustælling: hvad tallene skal være

Metodestandarden definerer, hvordan man ryster en pose; produktstandarden definerer hvor hårdt og hvor længe. Til medbragte tasker er det QB/T 1333-2018Håndtaske og rygsæk, som indstiller testbelastningen efter volumenet af taskens krop frem for, som den tidligere 2010-udgave gjorde, ifølge produktspecifikationen, og som kun vurderer skulderremmen, hvor et enkelt håndtag og skulderremmen deler et overlappende syet område. Typisk kommerciel test løber til 400 cyklusser på dobbelte skulderstropper under en specificeret belastning på 6 kg, med håndtag vurderet ved deres egen belastning og cyklus kombination.

Fire hundrede cyklusser er et gulv, ikke et loft, og det er kalibreret til en daglig håndtaske snarere end til en 60-liters tør duffel, der vil blive smidt ud på et båddæk i et årti. Vores interne lastbærende krav er 1.500 cyklusser og derover, og for ekspeditions- og marineprogrammer kører vi væsentligt højere tællinger ved belastninger, der er indstillet fra posens nominelle kapacitet i stedet for fra standardens volumentabel. Når en klients egen protokol specificerer en anden kombination - en tungere belastning ved færre cyklusser for at simulere bagagehåndtering, eller en lettere belastning ved et meget højere antal for at simulere pendling - tager maskinen simpelthen disse tal. Hastighed, belastning og cyklusmål er alle operatørindstillet, hvilket er hele pointen med at have instrumentet internt i stedet for at købe testslots eksternt.

Hvorfor denne test er anderledes for svejste vandtætte poser

Det er her, en vandtæt gearfabrik adskiller sig fra en konventionel bagagefabrik. På en syet taske er et skulderremsanker en båndløkke, der er fanget i en søm og forstærket med en stang-tack. Fejltilstanden er trådafslibning og progressiv stingudtrækning, og det melder sig selv: stingene løsnes, løkken skæver, køberen bemærker, før den giver slip.

På en højfrekvent svejset pose er der overhovedet ingen syning ved ankeret, eller syningen er dekorativ, og den reelle belastningsvej løber gennem en svejset lap, der er bundet til TPU- eller PVC-fladen på kropspanelet. Det led svigter ved afskalning, ikke ved slid, og afskalningsfejl er stille og pludseligt. En svejsning, der har været lidt kold - utilstrækkelig ophold, forurenet overflade, en matrice, der er drevet ud af parallel med en brøkdel af en millimeter - vil bestå en statisk træktest komfortabelt og derefter delaminere ved lappekanten et sted mellem cyklus 300 og cyklus 900, fordi hver oscillationscyklus prikker ved den samme forkant af bindingen.

Dette er den fiasko, der genererer de anmeldelser, som enhver kategorichef genkender: tasken, der var fin i en sæson, og derefter "remmen kom lige af posen" med et rent, uflosset patch-omrids efterladt. Det er også, vigtigt, envandtætningsvigt og ikke kun et styrkesvigt, fordi et delvist skrællet plaster åbner en lækagevej gennem ansigtsmaterialet længe før det adskilles helt. En taske kan begynde at lukke vand ind ved skulderankeret, mens den stadig bærer sin last perfekt.

Det er derfor, oscillationstesteren ogcomputerstyret træk- og afskalningstesterlæses sammen i stedet for hver for sig. Afskalningstest giver os den statiske bindingsstyrke af en svejset søm i kilogram mod vores indre materialebord; Oscillationstest fortæller os, om denne binding overlever dynamisk, gentagne enkeltkantsbelastninger i den geometri, den rent faktisk vil se i drift. En svejsning kan være stærk og stadig være træthedsfattig, hvis lappegeometrien koncentrerer skrælning i det ene hjørne. Kun den anden test finder det.

Hvad vi ser på, når en løbetur slutter

En fuldført cyklustælling er en bestået betingelse, ikke et bestået resultat. Når tælleren stopper, kommer prøven ned og undersøges i forhold til en skriftlig tjekliste: ingen adskillelse eller delvis adskillelse af håndtag, rem eller ankerplaster; ingen delaminering eller løft i kanten af ​​svejset forstærkning; ingen brud, deformation eller revner af spænder, skydere, D-ringe eller triglider; ingen trådbrud ved nogen forstærkningssøm; ingen forvrængning af kropspanelet omkring belastningspunktet; og for tasker med et trolleysystem et håndtag, der stadig kan trækkes ud og tilbage og låses positivt.

Alt mindre end adskillelse bliver stadig registreret. En lappekant, der er løftet med to millimeter ved 1.500 cyklusser, er en forbipasserende pose og en fejlende proces, og den går tilbage til teknik som et svejseparameterproblem i stedet for at blive afskrevet. Hvor testen er destruktiv, eller prøven er mærket, sættes prøven i karantæne og kommer ikke på lager igen.

Hvor den sidder i den bredere QC-kæde

Intet enkelt instrument certificerer en taske. Oscillationstesteren dækker dynamisk belastningsudholdenhed ved ankerpunkterne, og den afgiver i alle retninger:lynlås frem- og tilbagegående liv testertager lukningen gennem 3.000 cyklusser under en størrelse passende lateral og langsgående belastning; deslid testerog dengnidningsfarveægthedstesteradresse overflade holdbarhed og finish overførsel; deprogrammerbart temperatur- og fugtighedskammerælder materialet, der sætter sig gennem varm-fugtigt og minusgrader, før de mekaniske egenskaber kontrolleres igen. Derefter går hele samlingen til fuld vandnedsænkningstest på to timer eller mere for nedsænkelige produkter, eller kraftig regn og vandstråletest for produkter, der er vurderet til at modstå regn i stedet for nedsænkning.

Kører oscillationstestefterklimaaldring er en af ​​de mere afslørende sekvenser, der er tilgængelige for en køber, og det er værd at specificere eksplicit. Klæbemiddelstøttede samlinger og nogle TPU-filmkvaliteter mister betydningsfuld afskalningsstyrke efter tooghalvfjerds timers eksponering for varmt og fugtigt. Et stropanker, der overlever 1.500 nye cyklusser og 600 cyklusser efter ældning, fortæller dig noget, ingen rumtemperaturtest nogensinde vil.

Hvad købere skal bede om

"Oscillationstestet" på et spec-ark betyder intet uden fire tal bagved: belastningen i kilogram, cyklustællingen, den testede komponent og acceptkriterierne. Spørg efter alle fire. Spørg, om optællingen blev nået, eller om maskinen automatisk stoppede tidligt. Spørg om posen er testet ny eller efter miljøkonditionering. Og for svejsede produkter specifikt, spørg, om post-test-inspektionen omfattede kantløft ved svejsede armeringsplastre, fordi en leverandør, der kun inspicerer for adskillelse, vil rapportere en pass på en pose, der allerede er begyndt at skalle.

For OEM- og ODM-programmer sætter vi disse parametre i fællesskab på udviklingsstadiet, kører dem på de første artikler, før værktøj fryses, og gentager dem under produktionen. Hvor et mærkes egen protokol eller en tredjeparts laboratorierapport er påkrævet, bliver de interne data forhåndsskærmen: Vi vil hellere finde problemet ved cyklus 700 på vores egen etage end i en SGS- eller QIMA-rapport tre uger før afsendelse.

Ofte stillede spørgsmål

Er oscillationspåvirkningstest det samme som en faldtest?

Nej. En faldtest evaluerer, hvad der sker med en pose og dens indhold i et enkelt ukontrolleret stød mod en hård overflade. Oscillationspåvirkningstest evaluerer træthed ved bærepunkterne under hundreder eller tusinder af kontrollerede belastnings-og-slip-cyklusser. De finder forskellige fejl, og en taske kan passere den ene komfortabelt, mens den svigter den anden.

Kan denne maskine teste en blød køler eller en tør taske samt en rygsæk?

Ja. Alt med et defineret bærepunkt kan hænges fra armaturet - et enkelt trækhåndtag på en tør taske, dobbelte skulderstropper på en køligere rygsæk, et tophåndtag på en duffel. Produkter med bløde sider er polstret ved armaturets kontaktområde, så klemmen ikke slider på remmen og skaber en falsk fejl ved grebet i stedet for ved leddet.

Hvilken belastning skal bruges, hvis posen ikke har nogen offentliggjort kapacitet?

Produktstandarden udleder det fra posekroppens volumen. I praksis foretrækker vi for udendørsudstyr at teste med den nominelle kapacitet, et mærke faktisk vil udskrive på sin egen emballage, plus en margen, da det er det tal, en forbruger vil behandle som tilladelse.

Garanterer et bestået resultat, at posen ikke fejler i marken?

Det garanterer, at designet og processen, som samplet, nåede en defineret træthedstærskel. Feltholdbarheden afhænger også af produktionskonsistens, hvilket er grunden til, at oscillationstestning udføres på produktionsprøver i stedet for kun på den gyldne prøve, og hvorfor svejseparametre under proces overvåges uafhængigt.

Er udstyret kalibreret?

Eksternt, af et akkrediteret kalibreringshus, med certifikatet anbragt på maskinen. Det nuværende certifikat er fra den 19. december 2025 og genkalibrering forfalder den 18. december 2026. Kalibreringsstatus er en del af enhver intern revision og er tilgængelig for besøgende kunder efter anmodning.

Næste i denne serie

Det næste instrument, vi vil åbne op for, er standard lyskildens farvetilpasningskabinet - den lille, beskedne boks, der løser flere kundetvister end noget andet udstyr i bygningen, fordi farve er den egenskab, hver køber inspicerer personligt, og næsten alle inspicerer under det forkerte lys.

Sealock har bygget højfrekvent svejset vandtæt gear i over tyve år fra Dongguan, Kina og Ho Chi Minh City, Vietnam, til mærker, herunder OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine og STANLEY. Hvis du ønsker den fulde testprotokol for et program, du er ved at udvikle, eller ønsker at specificere oscillationsparametre i din egen kvalitetsaftale, så skriv tilinfo@sealock.com.hk.
